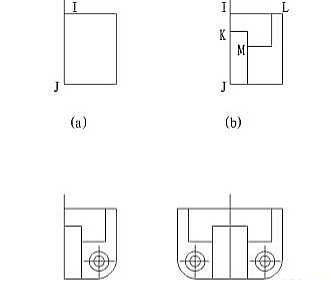

绘制俯视图
①首先使用line下令绘制对称中心线(起点为主视图对称线端点，，，，，， ，终点为某一适当长度然后绘制俯视图外框)
下令:line
指定第一点: (自动捕获J点)
指定下一点或[放弃(U)]:@24，，，，，， ，0
指定下一点或[放弃(U)]:@0，，，，，， ，32
指定下一点或[闭合(C)/放弃(U)]：(自动捕获I点)
②绘制其它投影线
下令: point
S指定点：(自动捕获J点)
下令:line
指定第一点:@8，，，，，， ，0
指定下一点或?[放弃(U)]:@24，，，，，， ，0
指定下一点或?[放弃(U)]: (自动捕获K点)
下令: point
指定点：(自动捕获L点)
下令:line
指定第一点:@-5，，，，，， ，0
指定下一点或?[放弃(U)]:@0，，，，，， ，一15
指定下一点或?[放弃(U)]: (自动捕获M点)，，，，，， ，如图4-3(b)
图4-3俯视图绘制
③绘制蹊径孔投影及圆角。。 。 。。。 。 。
首先使用Offset下令将对称中心线往左偏移16，，，，，， ，最将轮廓线向上偏移8，，，，，， ，得出蹊径孔的两条中心线，，，，，， ，然后：
下令：circle
指定圆的圆心或?[三点(3P)/两点(2P)/相切、相切、半径(T)]: (捕获两中心线的交点)
指定圆的半径或?[直径(D)]：2．5
用同样的下令画￠9的圆。。 。 。。。 。 。
④绘制R9圆角。。 。 。。。 。 。
下令：fillet
选择第一个工具或?[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:R
指定圆角半径<0.0000>:9
下令:ENTER
选择第一个工具或?[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: (选择其中一条轮廓线)
最后，，，，，， ，使用夹点的压缩功效将蹊径孔的两中心线压缩至适当长度，，，，，， ，如图4-3(c)
⑤Mirror下令镜像复制俯视图另一半投影，，，，，， ，操作办法同前。。 。 。。。 。 。如图4-3(d)
3.绘制左视图

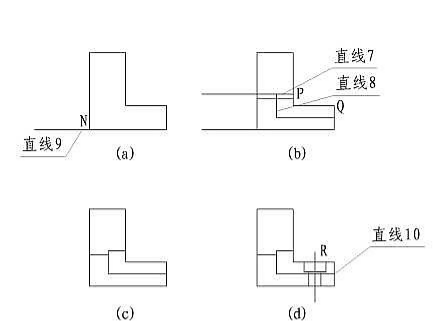

①首先使用line下令从主视图右下角起绘制一水平直线9至N点，，，，，， ，然后绘制左视图外框。。 。 。。。 。 。
下令：line
指定第一点: (自动捕获N点)
指定下一点或?[放弃(U)]：@32，，，，，， ，o
指定下一点或?[放弃(U)]：@0,10
指定下一点或?[闭合(C)/放弃(U)]：@-17,0
指定下一点或?[闭合(C)/放弃(U)]：@0,22
指定下一点或?[闭合(C)/放弃(U)]：@-15,0
指定下一点或?[闭合(C)/放弃(U)]：(自动捕获N点)，，，，，， ，如图4-4(a)
图4-4左视图绘制
②绘制中心投影线
下令：offset
指定偏移距离或?[通过(T)/删除(E)/图层(L)] <通过>:19
选摘要偏移的工具，，，，，， ，或?[退出(E)/放弃(U)] <退出>:（选择最上轮廓线)
指定要偏移的那一侧上的点，，，，，， ，或?[退出(E)/多个(M)/放弃(U)] <退出>:(所选直线下方定一点)
下令：line
指定第一点: (自动捕获主视图上的O?点)
指定下一点或?[放弃(U)]：(自动捕获P点)
指定一个点：(自动捕获Q点)
下令：line
指定第一点:@0,-5
指定下一点或?[放弃(U)]：@-24,0
指定下一点或?[放弃(U)]：(翻开正交，，，，，， ，光标上移至某位置)，，，，，， ，如图4-4(b)
③去掉多余线段，，，，，， ，首先毗连两相互笔直直线7、直线8。。 。 。。。 。 。
下令：fillet
选择第一个工具或?[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:R
指定圆角半径?<0.0000>:0
下令：ENTER
选择第一个工具或?[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: (选择直线7)
选第二根线：(选择直线8)
然后，，，，，， ，使用Trim下令剪切多余线段
下令：trim
选择裁剪线…
选择工具：(选择直线8)
选择工具：↙
选摘要修剪的工具，，，，，， ，或按住?Shift?键选摘要延伸的工具，，，，，， ，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:(选择需要剪切的部分)
最后擦去直线9
下令：erase
选择工具：(选择直线9)
选择工具：ENTER?如图4-4(c)
④绘制蹊径孔的投影。。 。 。。。 。 。
首先使用Offset下令将直线10向左偏移8，，，，，， ，然后：
下令：copy
选择工具：(选择主视图上蹊径孔的投影)
选择工具：↙
指定基点或?[位移(D)/模式(O)] <位移>: (自动捕获主视图上D点)
指定第二个点或<使用第一个点作为位移>：(自动捕获R点)，，，，，， ，如图4-4(d)
4．修改三视图的线型及颜色
①挪用线型。。 。 。。。 。 。
下令：(点击下拉菜单“名堂”→“线型”…)，，，，，， ，弹出线型对话框，，，，，， ，单击加载按钮，，，，，， ，选择所需线型，，，，，， ，(虚线一Hidden、中心线一Center)，，，，，， ，单击OK，，，，，， ，即可装入线型。。 。 。。。 。 。
②修改中心线的线型及颜色。。 。 。。。 。 。
??? 首先修改其中一条中心线的线型及颜色
下令：(下拉菜单“修改”→“特征”…)
弹出对话框，，，，，， ，在图中选择任—中心线后，，，，，， ，点取“线型”选项，，，，，， ，选择“中心线”线型，，，，，， ，关闭对话框，，，，，， ，所选择的目的已被修改为点划线。。 。 。。。 。 。
然后使用名堂刷修改其它中心线
下令：(下拉菜单“修改”→“特征匹配”…)
选择源工具：(选择已修改的中心线)
选择目的工具或?[设置](依次选摘要修改的中心线)
③重复办法②，，，，，， ，将虚线改为Hidden线型，，，，，， ，并修改为响应的颜色(如黄色)

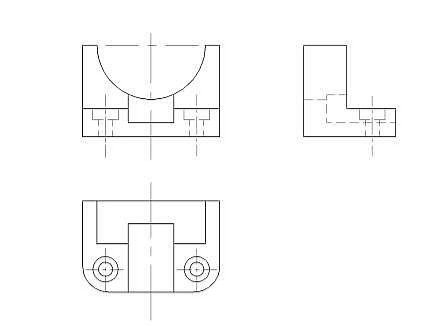

5．使用夹点的拉伸或压缩功效调解中心线的长度，，，，，， ，使其凌驾轮廓线约5mm，，，，，， ，完玉成图修改后的三视图如图4-5所示。。 。 。。。 。 。
图4-5完成的三视图
6．生涯所绘图。。 。 。。。 。 。
