一、绘图基�。。。。。。。。�
1．尺寸标注的组成
标注显示了工具的丈量值、工具之间的距离、角度或特征距指定原点的距离。。。。。。。。CAD提供了3种基本的标注：长度、半径和角度。。。。。。。。标注可以是水平、笔直、对齐、旋转、坐标、基线、一连、角度或者弧长。。。。。。。。标注具有以下奇异的元素：标注文字、尺寸线、箭头和尺寸界线， ，，，，，关于圆标注尚有圆心标记和中心线。。。。。。。。如下图所示：

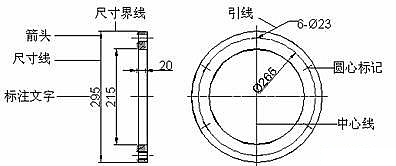

图3-1尺寸标注的组成
2．建设尺寸标注样式
2.1建设新的尺寸标注样式
用户通过使用CAD举行尺寸标注时， ，，，，，使用目今尺寸样式举行标注， ，，，，，尺寸的外观及功效取决于目今尺寸样式的设定。。。。。。。。尺寸标注样式控制的尺寸变量有尺寸线、标注文字、尺寸文内情关于尺寸线的位置、尺寸界线、箭头的外观及方法。。。。。。。。选择“名堂”→“标注样式”下令， ，，，，，或者单击“标注”工具拦亓“标注样式”按钮， ，，，，，弹出“标注样式治理器”对话框， ，，，，，用户可以在该对话框中建设新的尺寸标注样式和治理已有的尺寸标注样式。。。。。。。。
图3-2标注样式治理器
单击“标注样式治理器”对话框中的“新建”按钮， ，，，，，弹出“建设新标注样式”对话框。。。。。。。。单击“继续”按钮将关闭“建设新标注样式”对话框， ，，，，，并弹出“新建标注样式”对话框， ，，，，，用户可以在该对话框的各选项卡中设置响应的参数， ，，，，，设置完成后单击“确定”按钮， ，，，，，返回“标注样式治理器”对话框， ，，，，，在“样式”列表框中可以看到新建的标注样式。。。。。。。。
2.2修改并应用尺寸标注样式
在“标注样式治理器”对话框的“样式”列表框中选择需要修改的标注样式， ，，，，，然后单击“修改”按钮， ，，，，，弹出“修改标注样式”对话框， ，，，，，可以在该对话框中对该样式的参数举行修改。。。。。。。。在用户设置好标注样式后， ，，，，，在“样式”工具栏中选择“标注样式”下拉列表框中的响应标注样式， ，，，，，则可将该标注样式置为目今样式。。。。。。。。关于已经使用某种标注样式的标注， ，，，，，用户选择该标注， ，，，，，在“样式”工具栏的“样式”下拉列表框中可以选择目的标注样式， ，，，，，将样式应用于所选标注。。。。。。。。虽然， ，，，，，用户也可以选择快捷菜单中的“特征”下令， ，，，，，弹出“特征”选项板， ，，，，，在“其他”卷展栏中的“标注样式”下拉列表框中设置标注样式。。。。。。。。
3．建设长度形尺寸标注
3.1建设线性尺寸标注
线性标注， ，，，，，能够标注水平尺寸、笔直尺寸和旋转尺寸。。。。。。。。选择“标注”→“线性”下令， ，，，，，或单击“线性标注”按钮， ，，，，，或在下令行中输入DIMLINEAR来标注水平尺寸、笔直尺寸和旋转尺寸。。。。。。。。
下令: _dimlinear
指定第一条尺寸界线原点或<选择工具>: //拾取第一条尺寸界线的原点
指定第二条尺寸界线原点: //拾取第二条尺寸界线的原点
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)/水平(H)/笔直(V)/旋转(R)]:
//一样平常移动光标指定尺寸线位置
标注文字= 5000
如图3-3所示：

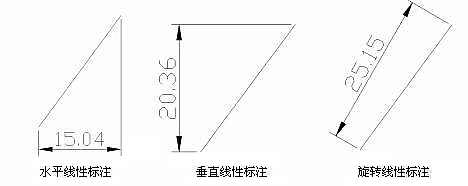

图3-3线性尺寸标注
3.2建设对齐尺寸标注
对齐尺寸标注， ，，，，，可以建设与指定位置或工具平行的标注。。。。。。。。在对齐标注中， ，，，，，尺寸线平行于尺寸界线原点连成的直线。。。。。。。。选择“标注”→“对齐”下令， ，，，，，或单击“对齐标注”按钮， ，，，，，或在下令行中输入DIMALIGNED来完成对齐标注。。。。。。。。
下令: _dimaligned
指定第一条尺寸界线原点或<选择工具>:
指定第二条尺寸界线原点:
指定尺寸线位置或[多行文字(M)/文字(T)/角度(A)]:
标注文字= 25.31
如图3-4所示：
图3-4对齐尺寸标注
