这篇文章的内容毗连上一篇内容，， ，，，，，，我们继续解说一下平面绘图的内容。 。。。。。。
5. 偏移图形
“偏移”下令可以凭证指定距离或通过点，， ，，，，，，建设一个与原有图形工具平行或具有同心结构的形体，， ，，，，，，偏移的工具可以是直线段、射线、圆弧、圆、椭圆弧、椭圆、二维多段线清静面上的样条曲线等。 。。。。。。选择“修改”→“偏移”下令，， ，，，，，，或在“修改”工具栏中单击“偏移”按钮，， ，，，，，，或在下令行中输入OFFSET来执行该下令。 。。。。。。
下令: _offset
目今设置:删除源=否 图层=源 OFFSETGAPTYPE=0
指定偏移距离或[通过(T)/删除(E)/图层(L)] <1.0000>: 100//设置需要偏移的距离
选摘要偏移的工具，， ，，，，，，或?[退出(E)/放弃(U)] <退出>://在绘图区选摘要偏移的工具
指定要偏移的那一侧上的点，， ，，，，，，或?[退出(E)/多个(M)/放弃(U)] <退出>:
//以偏移工具为基准，， ，，，，，，选择偏移的偏向
选摘要偏移的工具，， ，，，，，，或[退出(E)/放弃(U)] <退出>:
//按Enter键，， ，，，，，，完成偏移操作或者重新选择偏移工具，， ，，，，，，继续举行偏移操作
6．阵列图形
绘制多个在X轴或在Y轴上等间距漫衍，， ，，，，，，或者围绕一其中心旋转的图形时，， ，，，，，，可以执行阵列下令。 。。。。。。选择“修改”→“阵列”下令，， ，，，，，，或在“修改”工具栏中单击“阵列”按钮，， ，，，，，，或在下令行中输入ARRAY来执行该下令。 。。。。。。
操作界面如图2-5、2-6所示：
图2-5矩形阵列
图2-6环形阵列
7．删除图形
选择“修改”→“删除”下令，， ，，，，，，或单击“删除”按钮，， ，，，，，，或在下令行中输入ERASE来执行删除下令。 。。。。。。
下令: _erase
选择工具: //在绘图区选择需要删除的工具（结构删除工具集）
选择工具: //按Enter键完成工具，， ，，，，，，并同时完成工具删除
8．拉伸图形
“拉伸”下令可以拉伸工具中选定的部分，， ，，，，，，没有选定的部分坚持稳固。 。。。。。。在执行“拉伸”下令时，， ，，，，，，图形选择窗口外的部分不会有任何改变，， ，，，，，，图形选择窗口内的部分会随图形选择窗口的移动而移动，， ，，，，，，但也不会有形状的改变，， ，，，，，，只有与图形选择窗口相交的部分会被拉伸。 。。。。。。选择“修改”→“拉伸”下令，， ，，，，，，或单击“拉伸”按钮，， ，，，，，，或在下令行中输入STRETCH来执行该下令。 。。。。。。?
下令: _stretch
以交织窗口或交织多边形选摘要拉伸的工具...
选择工具:指定对角点:找到5个 //选择需要拉伸的工具，， ，，，，，，要使用交织窗口选择
选择工具: //按Enter键，， ，，，，，，完成工具选择
指定基点或?[位移(D)] <位移>: //输入绝对坐标或者在绘图区拾取点作为基点
指定第二个点或?<使用第一个点作为位移>://输入相对或绝对坐标或者拾取点确定第二点如图2-8所示：

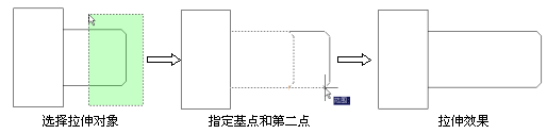

图2-8拉伸图形
9．延伸图形
延伸下令可以将选定的工具延伸至指定的界线上，， ，，，，，，用户可以将所选的直线、射线、圆弧、椭圆弧、非关闭的二维或三维多段线延伸到指定的直线、射线、圆弧、椭圆弧、圆、椭圆、二维或三维多段线、结构线和区域等的上面。 。。。。。。选择“修改”→“延伸”下令，， ，，，，，，或单击“延伸”按钮，， ，，，，，，或在下令行中输入EXTEND来执行该下令。 。。。。。。?
下令: _extend
目今设置:投影=UCS，， ，，，，，，边=无
选择界线的边...
选择工具或<所有选择>:找到 1 个 //选择指定的界线
选择工具: //按Enter键，， ，，，，，，完成选择
选摘要延伸的工具，， ，，，，，，或按住?Shift?键选摘要修剪的工具，， ，，，，，，或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]: //选择需要延伸的工具
选摘要延伸的工具，， ，，，，，，或按住?Shift?键选摘要修剪的工具，， ，，，，，，或[栏选(F)/窗交(C)/投影(P)/边(E)/放弃(U)]: //按Enter键，， ，，，，，，完成选择如图2-9所示

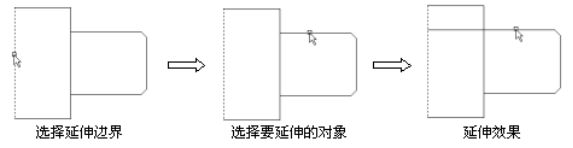

图2-9?延伸图形
10．修剪图形
修剪下令可以将选定的工具在指定界线一侧的部分剪切掉，， ，，，，，，可以修剪的工具包括直线、射线、圆弧、椭圆弧、二维或三维多段线、结构线及样条曲线等。 。。。。。。有用的界线包括直线、射线、圆弧、椭圆弧、二维或三维多段线、结构线和填充区域等。 。。。。。。选择“修改”→“修剪”下令，， ，，，，，，或单击“修剪”按钮，， ，，，，，，或在下令行中输入TRIM来执行该下令。 。。。。。。?
下令: _trim
目今设置:投影=UCS，， ，，，，，，边=无
选择剪切边...
选择工具或?<所有选择>: 找到 1 个 //选择第一个剪切边
选择工具:?找到?1?个，， ，，，，，，总计2个 //选择第二个剪切边
选择工具: ?//按Enter键，， ，，，，，，完成选择
选摘要修剪的工具，， ，，，，，，或按住?Shift?键选摘要延伸的工具，， ，，，，，，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:? //选择第一个要修剪的工具，， ，，，，，，光标指定部分被修剪
选摘要修剪的工具，， ，，，，，，或按住?Shift?键选摘要延伸的工具，， ，，，，，，或[栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:? //按Enter键，， ，，，，，，完成修剪
如图2-10所示：

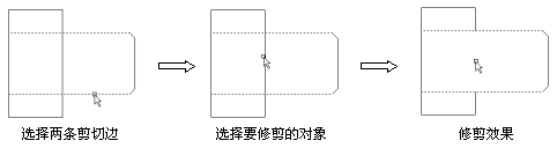

图2-10?修剪图形
