在之前的文章中，， ，，，小编向各人先容了CAD中的参照，， ，，，包括外部参照的看法和应用等，， ，，，各人应该已经有一定的相识了。。 。。。。 。。一样平常来说，， ，，，CAD图形若是要缩放比例，， ，，，有个参照的话是更好的，， ，，，可以避免过失的爆发，， ，，，提高绘图效率。。 。。。。 。。各人若是不知道怎么在CAD中按参照缩放图形比例，， ，，，可以参考下面的办法。。 。。。。 。。
第一步，， ，，，绘制一个半径值恣意的圆，， ，，，然后多重复值，， ，，，画出另外的圆。。 。。。。 。。

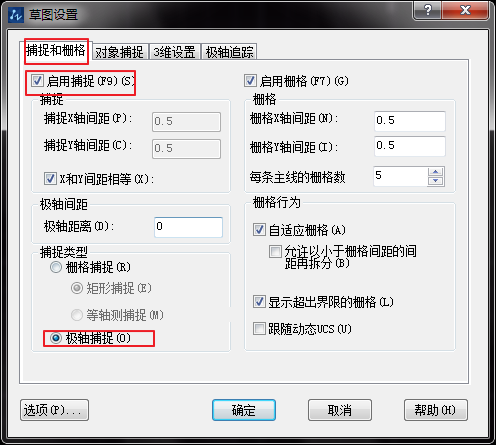

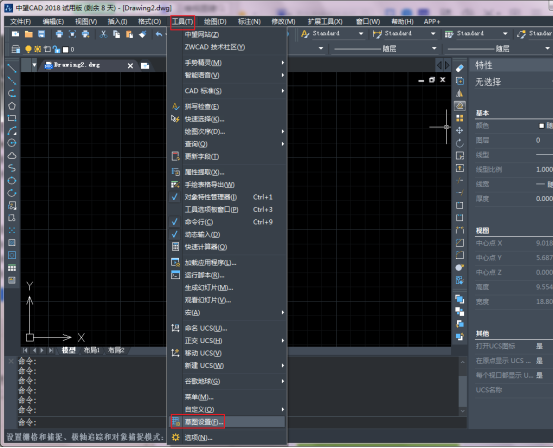

第二步，， ，，，举行草图设置。。 。。。。 。。单击【工具】——【草图设置】，， ，，，弹出一个响应的对话框，， ，，，在“捕获和栅格”里勾选“启用捕获”和“极轴捕获”。。 。。。。 。。

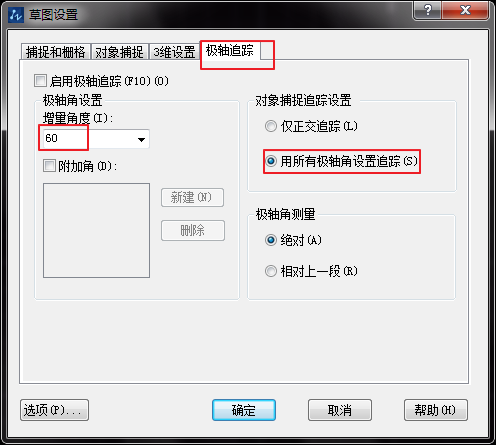

然后切换到“极轴追踪”中，， ，，，将增量角设置成60度（正三角形），， ，，，选择“用素有极轴角设置追踪”。。 。。。。 。。

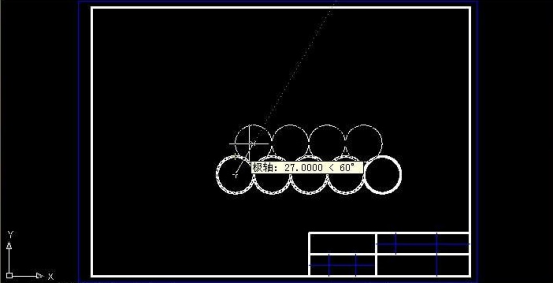

第三步，， ，，，选中4个圆之后点击工具拦亓复制图标，， ，，，把圆心作为复制的基点，， ，，，待极轴追踪线旁边显示出“极轴：27.0000 < 60°”的字样时点击鼠标左键即可画出这4个圆，， ，，，同理可依次画出上面的3个圆、2个圆和1个圆。。 。。。。 。。
第四步，， ，，，以外围圆的圆心为极点，， ，，，画一个等边三角形。。 。。。。 。。这里要注重，， ，，，一定要使用“多段线”即pl下令，， ，，，让这个正三角形成为一个实体。。 。。。。 。。

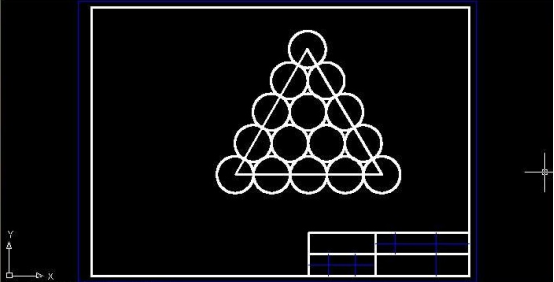

使用偏移复制的要领画出与圆相切的外切三角形，， ，，，注重不需要输入偏移距离，， ，，，而应该使用“t”参数，， ，，，即指定通过点。。 。。。。 。。

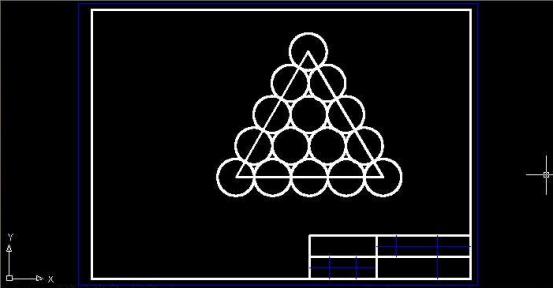

最后把等边三角形删掉，， ，，，选定外切三角形和15个，， ，，，基点可恣意选择，， ，，，注重不要输入比例因子，， ，，，而应该选择参照缩放，， ，，，输入“r”参数，， ，，，然后以底边为参照长度，， ，，，新长度是150。。 。。。。 。。
