CAD中怎么填充菱形并制订巨细及起点
CAD中怎么填充菱形并制订巨细及起点，，，，，，
1.翻开一个CAD绘图文件

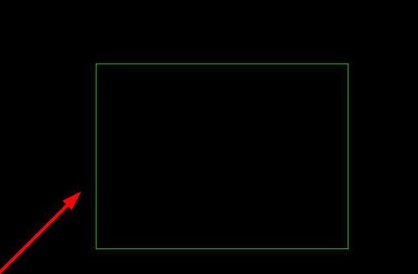

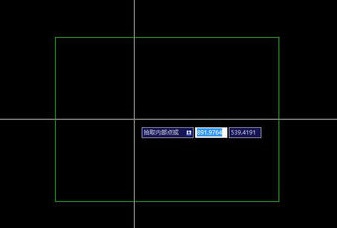

2.画一个待填充区域,这个绿色就是小编想要填充的区域

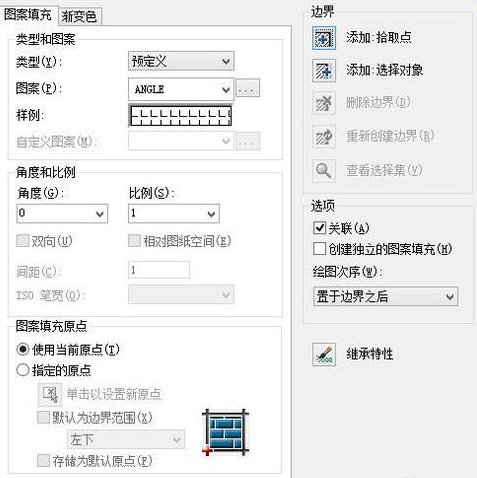

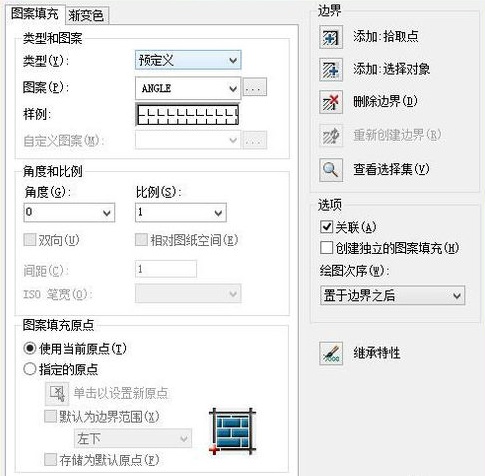

3.快捷键“H”+“空格”,会泛起如图所示填充编辑框
4.点击“添加.拾取点”举行一步

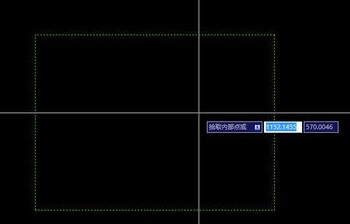

5.自转动回原界面以后，，，，，，将光标中心点取你所要填充的区域内，，，，，，边框显示为虚线就体现选取乐成。。。。 。 。
6.“空格”，，，，，，回到填充编辑框
7.点击将类型更改为“用户界说”
8.在“角度”下输入“45”度
9.勾选“双向”
10.输入间距，，，，，，按自己所需要的输入

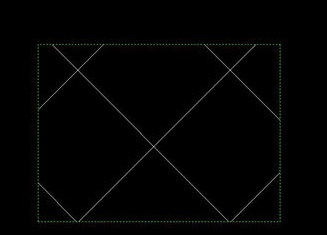

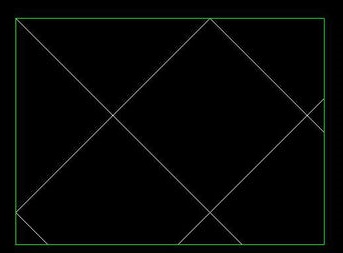

11.可以点击“预览”看下效果，，，，，，“空格”回到填充编辑框

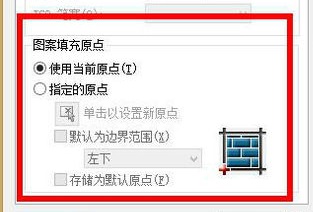

12.需要更改“图案填充原点”为“指定原点”

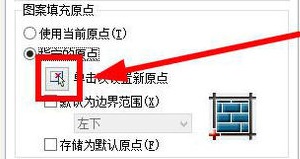

13.点击单击以设置新原点
跳回到界面中

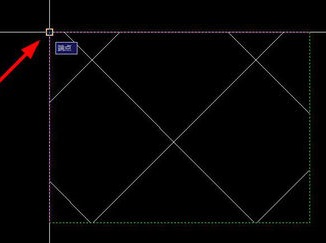

14.将光标中心点击要指定的原点，，，，，，回到填充编辑框

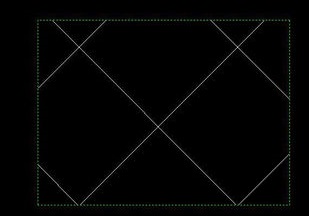

15点击“确定”，，，，，，双击进去更改，，，，，，原点就是菱形的拼接的起点。。。。 。 。
