CAD给不规则区域铺设图案的要领
在CAD为了体现某些图案铺设的效果，，，，，一样平常可以接纳填充的要领，，，，，例如图案有纪律的地板、墙砖，，，，，而有些情形下我们需要铺设一些不规则的图形，，，，，只要有现成的图案，，，，，用阵列拼接着实都不难，，，，，但有时区域也是不规则的，，，，，那就需要将这些图案修剪到正好跟区域界线相匹配 。。。。。 。。
我们以墙面铺设为例，，，，，各人可以先来看墙面铺设是怎么做的 。。。。。 。。

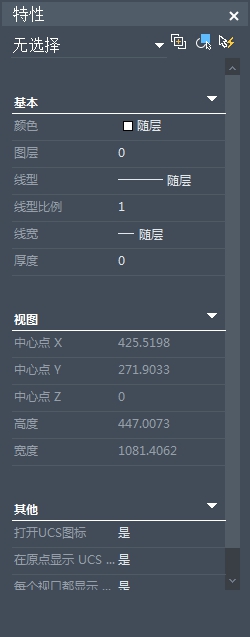

首先选中墙面铺设，，，，，用Ctrl+1翻开特征面板，，，，，可以看到这是一个图块 。。。。。 。。为了更清晰地看清晰这个图块的特征，，，，，可以复制图块至图纸空缺处 。。。。。 。。

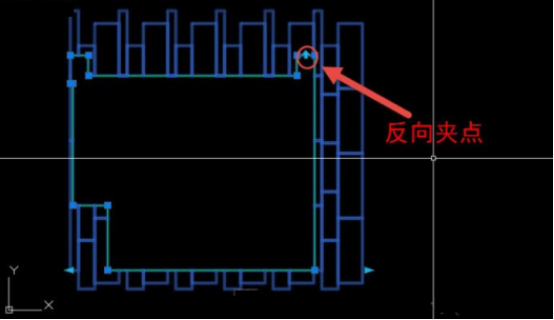

若是你的CAD版本是较量低的，，，，，你翻开这张图纸后可能只会看到一个夹点，，，，，若是你的图纸版本够高，，，，，好比说2012以上的，，，，，你会看到图块界线上有许多夹点，，，，，上面尚有一个蓝色的向下箭头形的夹点 。。。。。 。。然后单击此夹点，，，，，箭头酿成了向上的箭头，，，，，此时铺设图案跑到了界线之外了，，，，，如图所示 。。。。。 。。
适才我们看到的界线上的夹点即是XCLIP界线的夹点，，，，，拖动调解界线形状，，，，，箭头就是用来调解剪裁偏向至正向或者反向的 。。。。。 。。我可以将裁剪界线删除，，，，，看看原始图块是什么样子的 。。。。。 。。

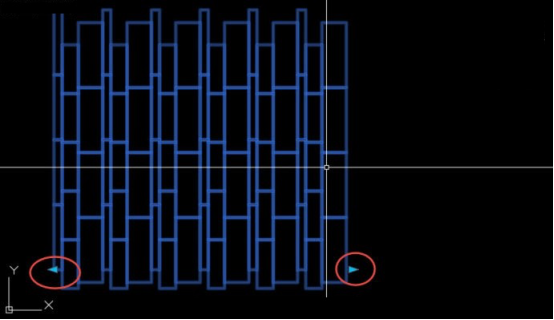

在下令行输入XCLIP，，，，，回车，，，，，选中此图块，，，，，输入E，，，，，回车，，，，，删除图块的界线，，，，，我们可以看到图块的原始状态 。。。。。 。。
这个图块着实不是通俗的图块，，，，，只是绘图者为了顺应差别区域的巨细，，，，，将一个单位做成图块后，，，，，在块编辑器中设置了一个阵列的行动，，，，，若是墙面较宽的话，，，，，拉动夹点就可以多几个单位，，，，，若是墙面较窄，，，，，就可以少几个单位 。。。。。 。。

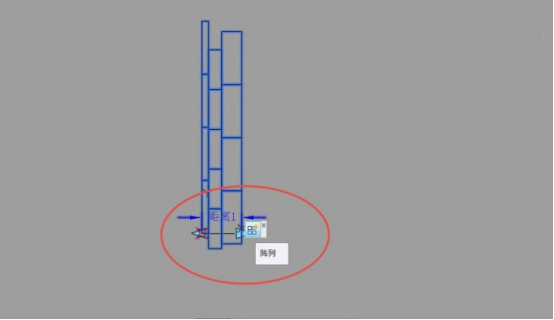

双击此图块进入块编辑状态，，，，，可以看一下图块的参数和行动的设置，，，，，着实就是设置了一个线性的距离参数，，，，，然后再设置一个阵列行动就可以了 。。。。。 。。
