CAD标注文字旋转和倾斜的办法要领

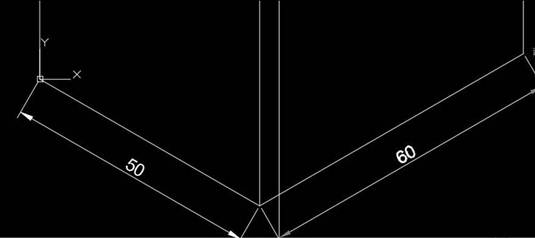

在使用CAD软件历程中，，，， ，当我们标注图形文字时，，，， ，想要文字和标注的图形平行或看上去在统一平面上，，，， ，这时间CAD需要将标注的文字旋转角度，，，， ，该怎么旋转呢？？？？ ？？下面我们就来看看怎样设置CAD标注文字偏向的要领吧，，，， ，以下图为例：
一、标注
1、通�；；；； ；；；；嬷破矫嫱嫉氖奔湮颐怯玫亩际窍咝员曜ⅲ�，， ，线型标注无论标注图形是否倾斜，，，， ，标注线自己都是水平或竖直的，，，， ，也就是说只能标注图形的X向或Y向尺寸。。。。。

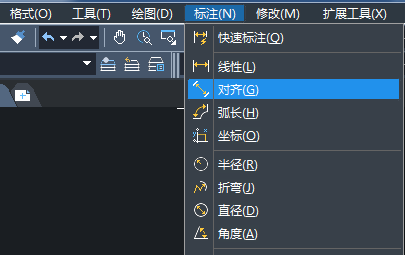

要想标注斜线的长度，，，， ，一样平常情形用对齐标注就可以知足要求了。。。。。在菜单中选择【标注】——【对齐】，，，， ，或者直接在下方下令行输入DAL快捷键，，，， ，执行对齐标注的下令，，，， ，如下图所示：

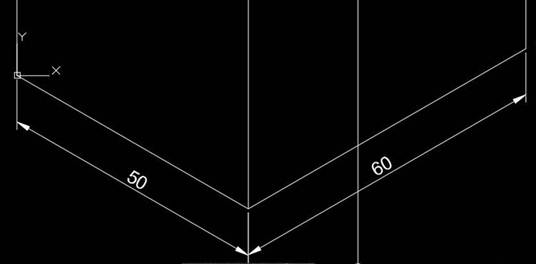

2、捕获线的两个端点，，，， ，即可完成对齐标注，，，， ，如下图所示：对齐标注的标注线和文字都已经被旋转到跟标注的线平行和笔直了
二、设置标注的倾斜角度

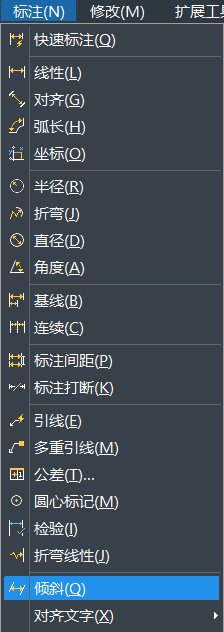

1、若是标注的是三维模子的轴侧图，，，， ，想更好地模拟三维效果，，，， ，我们希望标注看上去在图形所在平面并与图形平行，，，， ，这个则需要设置标注的倾斜角度，，，， ，在菜单中选择【标注】——【倾斜】，，，， ，如下图所示：

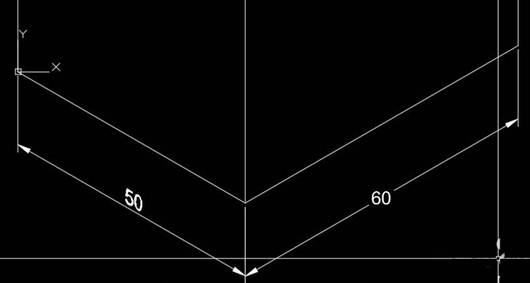

2、执行倾斜下令后，，，， ，框选上图中的两个对齐标注，，，， ，输入90度，，，， ，作为倾斜角度，，，， ，如下图所示。。。。。各人会看到标注的界线线酿成与X轴呈90度的偏向，，，， ，但文字没有什么转变。。。。。
三、设置文字倾斜角度
若是想文字跟标注的尺寸线有同样的倾斜效果，，，， ，可以直接设置文字的倾斜角度，，，， ，设置要领有两种。。。。。一种是在文字样式中设置倾斜角度，，，， ，尚有一种要领是直接编辑标注文字，，，， ，直接设置文字的倾斜角度。。。。。
四、设置文字的旋转角度
在有些情形下，，，， ，标注是倾斜或竖直的，，，， ，但为了看图利便，，，， ，标注文字坚持水平，，，， ，此时我们可以设置标注文字的旋转角度。。。。。
1、在CAD中也专门提供了标注文字的旋转下令，，，， ，输入DIMTEDIT，，，， ，回车，，，， ，输入A，，，， ，回车，，，， ，来设置文字的旋转角度。。。。。

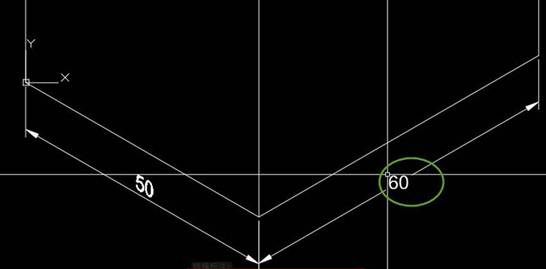

2、执行标注文字角度下令，，，， ，单击右侧标注的文字，，，， ，我们可以直接输入文字与X轴正向的角度。。。。。输入0.1，，，， ，我们会发明文字就基本靠近水平了，，，， ，如下图所示：
以上是CAD中关于文字标注的旋转和倾斜的详细先容，，，， ，希望这些技巧对各人有所资助。。。。。
