在使用CAD绘图中若是想要对齐多个六边形，，，，，该怎样操作呢，，，，，下面我们来看一下CAD图形对齐的要领吧，，，，，详细如下：

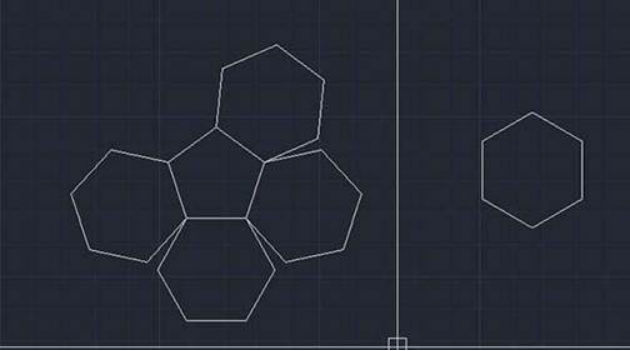

1、首先翻开CAD软件，，，，，进入绘图页面，，，，，接着翻开需要对齐的图形，，，，，即将下图中六边形安排在五边形剩余的边上 。。。 。。为相识决这个问题，，，，，需要进入对齐状态，，，，，直接在下方下令行输入下令“al”后按空格键确定，，，，，如下图所示：

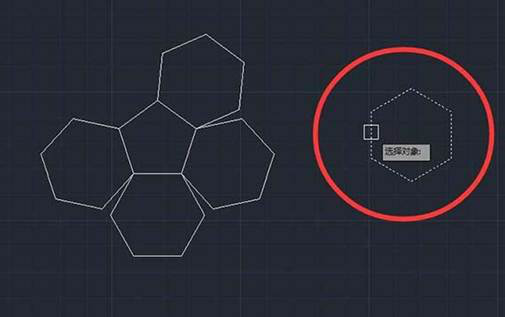

2、进入对齐状态后，，，，，选择对齐的工具，，，，，这里选择整个六边形，，，，，如下图所示：

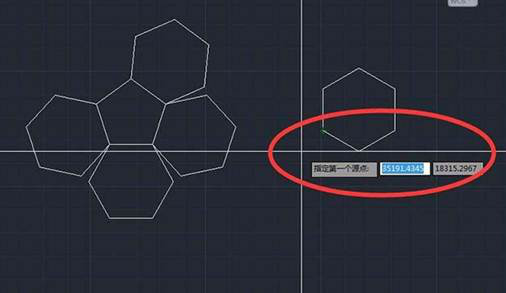

3、对齐的要害是点对点的对齐，，，，，当所有点对齐了，，，，，图形都能贴合了 。。。 。。这里只要对齐两个点，，，，，先指定第一个源点，，，，，如下图所示：

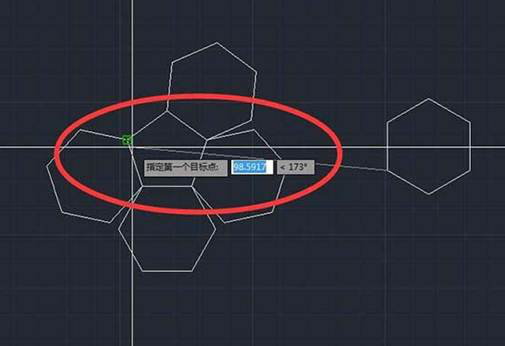

4、拥有了源点，，，，，然后选择对应的目的点，，，，，点击鼠标选择想让第一个源点重合的谁人目的点，，，，，如下图所示：

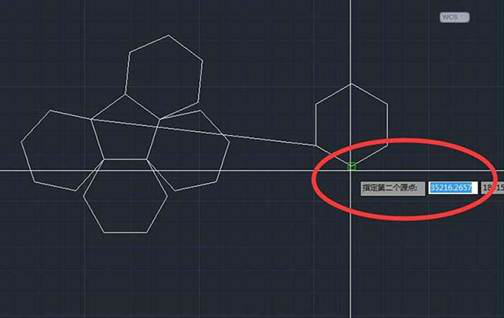

5、再选择第二个源点，，，，，视情形而定源点的数目，，，，，这边对齐一条边只需用到两点 。。。 。。

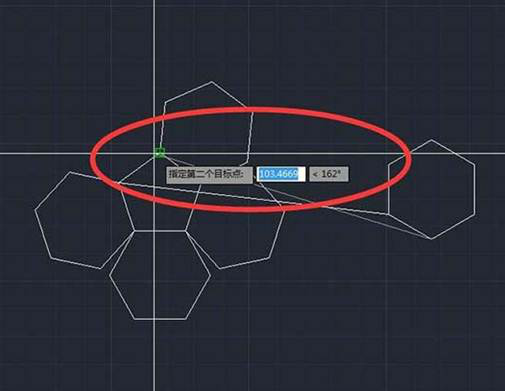

6、选择第二个目的点，，，，，现在我们可以看到图片里的对齐线，，，，，这就是23411永利对齐轨迹了 。。。 。。

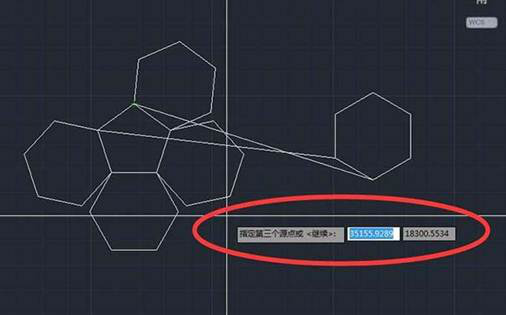

7、这边两个源点已重合，，，，，则可以按空格键确认

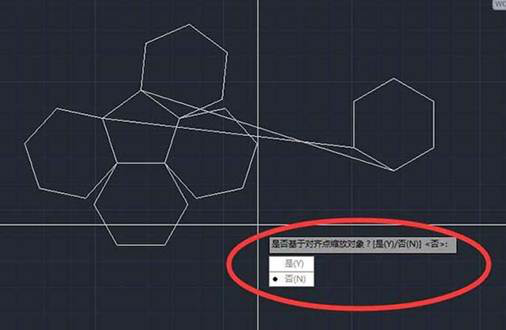

8、按下空格键后，，，，，会弹出“是否基于对齐点缩下班具”，，，，，是，，，，，源点间的长度将会缩放至目的点之间的长度，，，，，换句话说，，，，，就是这里六边形的边会跟五边形的一样长 。。。 。。否，，，，，就是维持原来长度稳固 。。。 。。

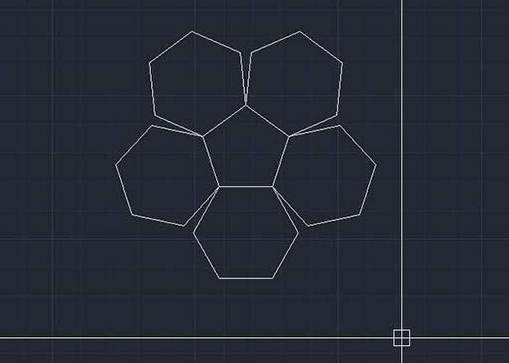

9、这里选择了“是”，，，，，这样六边形就对齐到五边形上了，，，，，如下图所示：
以上详细先容了在CAD中怎样对齐图形的教程，，，，，希望这些绘图技巧可以对各人有资助 。。。 。。
