在CAD中 ，，，，，，，机械图样中的装配图的绘制通常接纳两种要领。。 。。。。。。一种是直接使用绘图及图形编辑下令 ，，，，，，，按手工绘图的办法 ，，，，，，，团结工具捕获、极轴追踪等辅助绘图工具绘制装配图。。 。。。。。。这种要领光是读起来就感受到很重大 ，，，，，，，现实上 ，，，，，，，重大是一定的 ，，，，，，，并且容易蜕化 ，，，，，，，这就导致只能绘制一些较量简朴的装配图。。 。。。。。。
第二种要领是“拼装法”。。 。。。。。。也就是先绘出各零件的零件图 ，，，，，，，然后将各零件以图块的形式“拼装”在一起 ，，，，，，，组成装配图。。 。。。。。。下面使用中望CAD提供的集成化图形组织和治理工具 ，，，，，，，用“拼装法”绘制铣刀头装配图。。 。。。。。。�？？？？晒┎欢呐筚慰�。。 。。。。。。

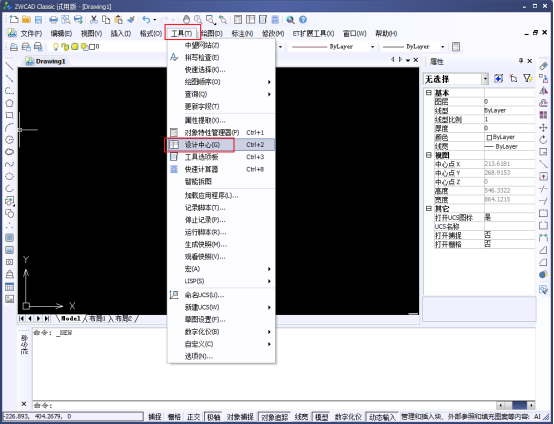

首先 ，，，，，，，在菜单栏选择［工具］——［设计中心］选项 ，，，，，，，翻开设计中心选项板 ，，，，，，，如图所示。。 。。。。。。在文件列表中找到铣刀头零件图的存储位置 ，，，，，，，在“内容区”选摘要插入的图形文件 ，，，，，，，如座体.dwg ，，，，，，，按住鼠标左键不放 ，，，，，，，将图形拖入绘图区空缺处 ，，，，，，，释放鼠标左键 ，，，，，，，则座体零件图便插入到绘图区。。 。。。。。。
插入左端盖。。 。。。。。。用上面一样的要领 ，，，，，，，以A点为基准点插入左端盖。。 。。。。。。注重要充分使用缩放下令和工具捕获功效来使得插入越发准确。。 。。。。。。接下来将插入的图形块举行“剖析” ，，，，，，，可以使用“擦除”和“修剪”下令删除或修剪多余的线条。。 。。。。。。
插入螺钉。。 。。。。。。以B点为基准点插入螺钉 ，，，，，，，删除、将多余线条修剪掉。。 。。。。。。注重相邻两零件的剖面线偏向和距离 ，，，，，，，以及螺纹联接等要切合制图标准中装配图的划定画法。。 。。。。。。
插入轴承。。 。。。。。。以C点为基准点插入左端轴承 ，，，，，，，并修改图形。。 。。。。。。
重复以上办法 ，，，，，，，依次插入右端轴承、端盖和螺钉、带轮及轴端挡圈等 ，，，，，，，按划定画法举行绘制。。 。。。。。。
接下来绘制铣刀、键 ，，，，，，，插入轴端挡板等。。 。。。。。�；；；；；；头獠⒍酝夹尉植烤傩行薷�。。 。。。。。。
标注装配图尺寸。。 。。。。。。装配图的尺寸标注一样平常只标注性能、装配、装置等等一些主要尺寸。。 。。。。。。
编写序号。。 。。。。。。装配图中的所有零件都必需编写序号 ，，，，，，，其中相同的零件接纳同样的序号 ，，，，，，，且只编写一次。。 。。。。。。装配图中的序号应与明细表中的序号一致。。 。。。。。。
绘制明细栏 ，，，，，，，明细栏中的序号自下往上填写。。 。。。。。。最后誊写手艺要求 ，，，，，，，填写问题栏。。 。。。。。。
