在CAD中绘制钢丝绳的绘图要领
各人知道吗？？？？ ？？钢丝绳是由多层钢丝捻成股，，，，，，，，再以绳芯为中心，，，，，，，，由一定命目股捻绕成螺旋状的绳。。。。。。。。钢丝绳的强度高、自重轻、事情平稳、不易蓦地整根折断，，，，，，，，性能很是好。。。。。。。。应用于物料搬运机械中，，，，，，，，供提升、牵引、拉紧和承载之用。。。。。。。。这篇文章是关于怎样在CAD中绘制钢丝绳的，，，，，，，，办法较多，，，，，，，，各人注重仔细阅读，，，，，，，，虽然也要下手操作，，，，，，，，这样才华真正学会。。。。。。。。

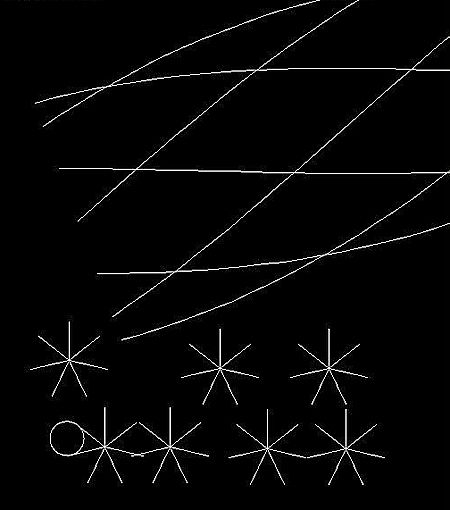

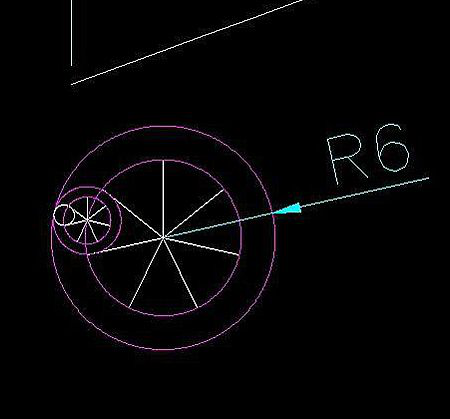

首先画钢丝绳的中心线（画一条曲线即可），，，，，，，，凭证自己需求设计中心线的尺寸。。。。。。。。然后画一个圆，，，，，，，，作为钢丝绳的外径。。。。。。。。分7等份，，，，，，，，切画一小圆，，，，，，，，以R6的圆心到小圆圆心作一圆，，，，，，，，剪切等份线，，，，，，，，留下七星线。。。。。。。。同样在小圆内分7等份画一小小圆，，，，，，，，并剪切等份线留下小七星线。。。。。。。。只需要白图层线，，，，，，，，粉红图层线就不需要了。。。。。。。。

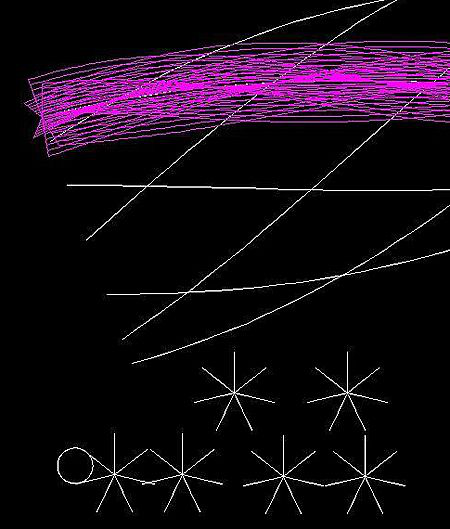

挪用sweep下令，，，，，，，，选择大的七星线，，，，，，，，以1800举行扭曲，，，，，，，，然后选择曲线。。。。。。。。扫出七条扭带。。。。。。。。然后炸开，，，，，，，，挪用explode（剖析），，，，，，，，剖析七条扭带，，，，，，，，然后删除八条（包括原来的一条）中心线和顶端的线。。。。。。。。再复制六个小七星线。。。。。。。。把粉红图层置为目今，，，，，，，，删除其他辅助线。。。。。。。。

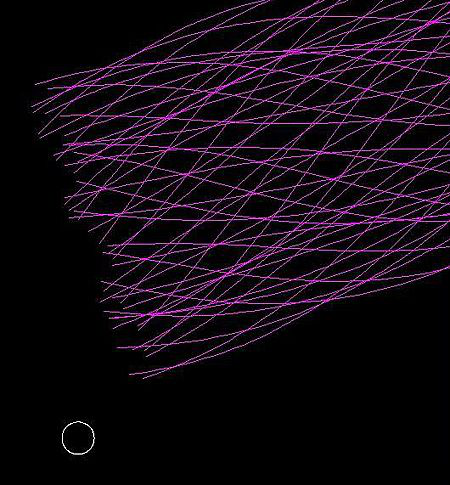

再次用sweep下令，，，，，，，，选择小的七星线，，，，，，，，然后扭曲，，，，，，，，数值是-3600，，，，，，，，接下来选择任一条曲线，，，，，，，，扫出七条扭带。。。。。。。。
凭证上一部的操作，，，，，，，，所有扫掠完这七条七星线。。。。。。。。然后所有门解。。。。。。。。

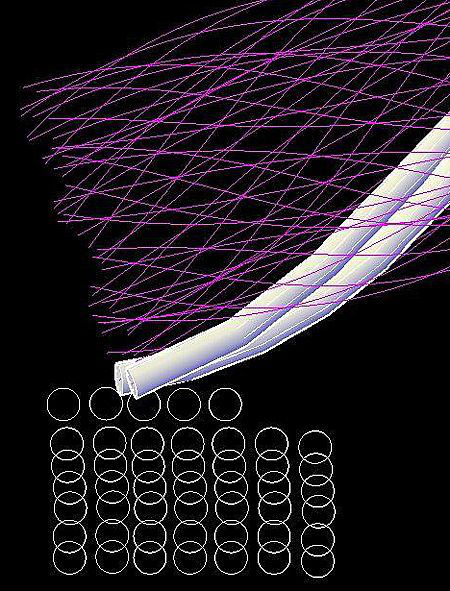

删除与白线重合的所有线，，，，，，，，也删除掉顶端的线。。。。。。。。把小圆复制成49个。。。。。。。�；；；；；；；；氐皆窗咨疾阒梦拷�。。。。。。。。接下来就是逐个sweep，，，，，，，，这回不必扭曲。。。。。。。。
按以上办法，，，，，，，，加以调解和操作，，，，，，，，就完成了。。。。。。。。
