CAD尺寸标注样式中公差选项卡的详细先容
小编在之前的文章中重复提到过公差标注，，，， ，，，，那么现在反问各人，，，， ，，，，什么是公差？？？？？是不是和数学中的“公因子”是类似的保存呢？？？？？着实，，，， ，，，，“公差”是指允许尺寸的变换量，，，， ，，，，常用于在机械标注中对零件加工的误差规模举行限制。。。。。一个完整的公差标注由基本尺寸、上误差和下误差组成。。。。。下面我们对标注样式中的公差选项卡举行详细的先容。。。。。

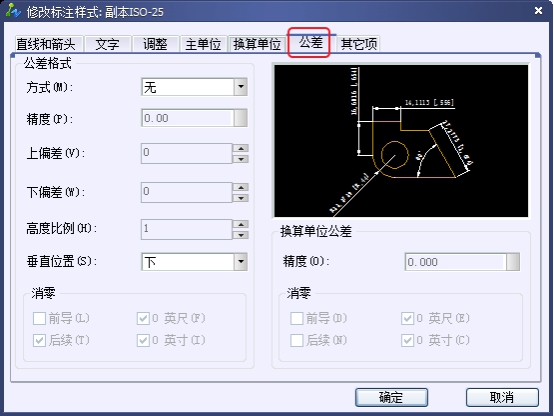

在【公差】选项卡中可以设置公差的参数，，，， ，，，，从而建设公差标注。。。。。主要选项有：

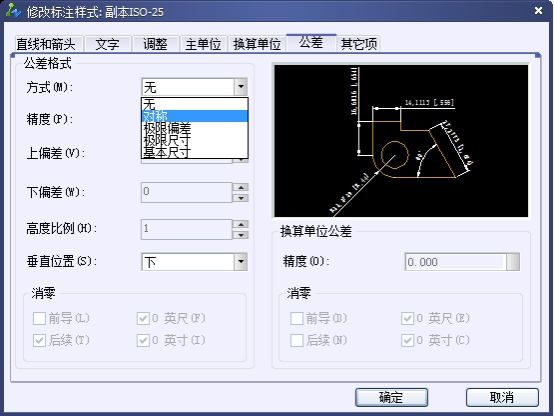

【方法】下拉列表框用于设置盘算公差的要领。。。。。“无”体现不标注公差，，，， ，，，，选择这一项后，，，， ，，，，整个选项卡中的其他选项将会不可用；； ；；； ； ；“对称”体现当上下误差的绝对值相等时，，，， ，，，，在公差值前面加上正负符号，，，， ，，，，仅需输入误差值；； ；；； ； ；“极限误差”用来设置上下误差值，，，， ，，，，自动家住“+”符号在上误差前边，，，， ，，，，“-”符号于下误差前面；； ；；； ； ；“极限尺寸”体现直接标注最大和最小极限数值；； ；；； ； ；“基本尺寸”体现只标注基本尺寸而不标注上下误差，，，， ，，，，并绘制文字框。。。。。
【精度】用于设置小数的位数。。。。。

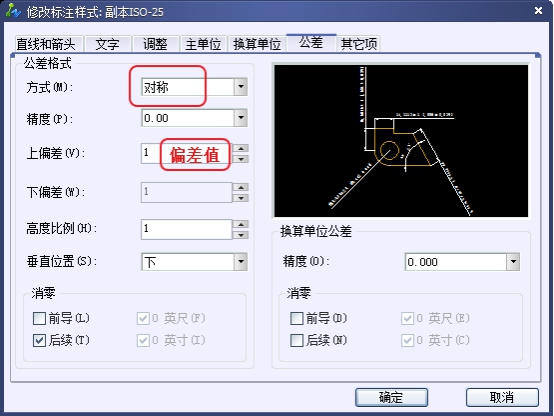

【上误差】用于设置最至公差或上误差。。。。。当在【方法】下拉列表中选择“对称”选项时，，，， ，，，，CAD将该值作为公差值。。。。。
【下误差】用于设置最小公差或下误差。。。。。
【高度比例】用于设置公差文字的目今高度。。。。。
【笔直位置】用于设置对称公差和极限公差的文字对齐方法。。。。。
