CAD绘图的80个适用制图技巧（四）
这篇文章旨在为各人解决下面几个问题，，， ，，， ，包括：剖面线和尺寸标注线不是一连线型，，， ，，， ，镌汰文件巨细，，， ，，， ，将自动生涯的图形回复这三个问题。。。。。希望对各人来说有一定的参考价值，，， ，，， ，虽然这些也是值得学习的技巧。。。。。
【剖面线和尺寸标注线不是一连线型是什么缘故原由】
CAD绘制的尺寸标注和剖面线都具有线型属性。。。。。问题的缘故原由在于：若是绘图的线型不是一连线型的话，，， ，，， ，那么绘制的尺寸标注和剖面线也不会是一连线。。。。。
【减小文件巨细的要领】
在绘制完图形后，，， ，，， ，挪用整理下令来整理掉多余的数据，，， ，，， ，这些多余数据包括无用的块、不含实体的图层、未用的线型和字体以及尺寸样式等，，， ，，， ，这样就能够资助我们镌汰文件巨细。。。。。若是需要彻底整理需要重复上述下令二到三次。。。。。“-purge”，，， ，，， ，在下令前面加上减号，，， ，，， ，会整理得越发彻底。。。。。

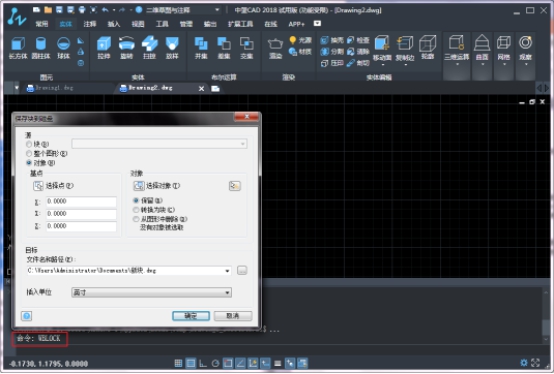

第二个要领是用WBLOCK下令。。。。。 将想要传送的图形用块的方法爆发一个新的图形文件，，， ，，， ，而把新天生的图形文件作为传送或存档用。。。。。这个要领比上述要领越发有用，，， ，，， ，减肥越发彻底。。。。。
【回复自动生涯的图形的要领】
中望CAD会将自动生涯的图形存放到ZWCAD.SV$或ZWCAD?.SV$文件中，，， ，，， ，先在文件夹中找到该文件，，， ，，， ，然后将其更名为图形文件，，， ，，， ，即可在CAD中翻开。。。。。 一样平常该文件是存放在WINDOWS的暂时目录，，， ，，， ，如C:\WINDOWS\TEMP。。。。。
