我们在CAD中将图纸画好以后，，，，，继续做的一件事就是套用图框。。。。。 。。各个公司都有自己的图框和图幅。。。。。 。。在制作图框时，，，，，大大都情形下都会凭证1：1的比例：A0—1194X840；；；；；A1—840X597；；；；；A2—597X420；；；；；A3—420X297；；；；；A4—297X210。。。。。 。。其中，，，，，前两个还经常要用到竖图框。。。。。 。。唬唬唬唬尚有，，，，，若是要用加长图框，，，，，应该要在图框的长边偏向，，，，，凭证图框长边1/4的模数增添。。。。。 。。岂论图框的长度巨细是几多，，，，，在凭证一定的比例打印出来时，，，，，图签栏的巨细都应该是一样的。。。。。 。。我们把差别巨细的图框凭证我们要出图的比例Scale大，，，，，将图套在其中即可。。。。。 。。
至于施工图怎样凭证比例出图，，，，，有两点需要注重的：一是并非所有的平立剖面图都要凭证1:100的比例来，，，，，关于一些没什么细部的客栈、厂房时，，，，，也可以思量用到1:150或1:200的比例。。。。。 。。这样才华够使图纸饱满。。。。。 。。二是不管是什么图，，，，，绘制时都切记以现实每1MM对应CAD中的每个标准单位1来绘制（总图可以除外），，，，，差别比例的出图只是在字体巨细、线性比例、标注的标注全局比例等地方差别。。。。。 。。

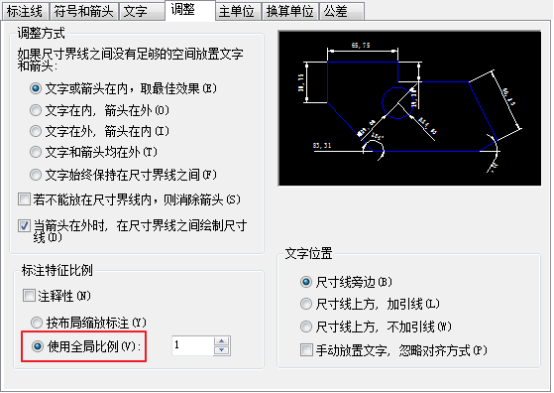

虽然，，，，，以上都是把赞成比例的图放在统一图框中的情形。。。。。 。。而若是要把差别比例的图放进统一个图框就纷歧样了。。。。。 。。现在好比我们要在一张1:100平面图中放一张1:20的节点大样来举例。。。。。 。。首先确定1:100为这张图中的主打比例，，，，，1:100的平面图凭证以上要领绘制完毕，，，，，1:20的节点大样，，，，，也凭证上述要领绘制好，，，，，并修改好各个设置。。。。。 。。当发明要将其并入1:100的图中出图时，，，，，把1:20的节点拷贝一份到1:100的图框内，，，，，Scale5倍，，，，，然后需要修改线性比例和标注中的两个参数，，，，，其中第一是将标注全局比例改为1:100（即主打比例），，，，，第二是标注线性比例，，，，，改为0.2。。。。。 。。虽然，，，，，在绘制其它比例的图纸时，，，，，若是一最先就确定其要和其他差别比例的图纸放在一起，，，，，上面的有些顺序可以调解，，，，，可以镌汰一些办法，，，，，提高一些效率。。。。。 。。
若是不按比例出图，，，，，也要注重一些问题，，，，，也就是比例问题。。。。。 。。举个例子吧，，，，，在设计计划时到了整理出图阶段，，，，，就要注重比例问题了。。。。。 。。第一点是要确定最后出图的图幅，，，，，在确定了最终出图比例后，，，，，需要打字估算一下或许的出图比例，，，，，然后凭证打印出来的字高为2.5MM左右（计划文本的比例一样平常在1:200以上，，，，，除非是做别墅、小住宅、小公建，，，，，字体巨细和标注尺寸可以适当小些）再推出在图纸中的字体巨细和标注尺寸的合适数值。。。。。 。。
