凭证国家标准，，，，，在CAD轴测图中标注尺寸，，，，，应该遵照一些通用的原则。 。。 。 。。。 。轴测图中的尺寸标注差别于平面图中的尺寸标注，，，，，轴测图的尺寸标注要求和所在的等轴测面平行，，，，，以是需要跟文字编写一样将尺寸线、尺寸界线倾斜一个角度，，，，，使得它们与响应的平面平行，，，，，看起来越发雅观、协调。 。。 。 。。。 。关于轴测图来说，，，，，标注文本一样平常分为两种类型，，，，，一种倾斜角为30度，，，，，一种倾斜角为-30度，，，，，可以在标注样式中选择差别的文字样式。 。。 。 。。。 。
轴测图中标注尺寸应该遵照的原则如下：
1.在轴测图中，，，，，只有与轴测轴平行的偏向举行丈量才华获得真实的距离值，，，，，因而建设轴测图的尺寸标注时，，，，，应该使用【对齐】样式标注。 。。 。 。。。 。
2.轴测图的线性尺寸，，，，，一样平常应该沿轴偏向标注，，，，，尺寸数值为零件的基本尺寸 ；；； ；； ；尺寸数字应按响应的轴测图形标注在尺寸线的上方，，，，，尺寸线必需和所标注的线段平行，，，，，尺寸界线一样平常应平行于某一轴测轴 ；；； ；； ；若是图形中泛起数字字头朝下的，，，，，应用引出线引出标注，，，，，将数字按水平位置注写。 。。 。 。。。 。
3.标注圆直径时，，，，，尺寸线和尺寸界线应划分平行于圆所在平面内的轴测轴，，，，，标注圆弧半径和较小圆的直径时，，，，，尺寸线应从圆心引出标注，，，，，但注写尺寸数字的横线最好平行于轴测轴。 。。 。 。。。 。
4.标注角度尺寸时，，，，，尺寸线应画成到该坐标平面的椭圆弧，，，，，角度数字一样平常写在尺寸线的中止处且字头向上。 。。 。 。。。 。

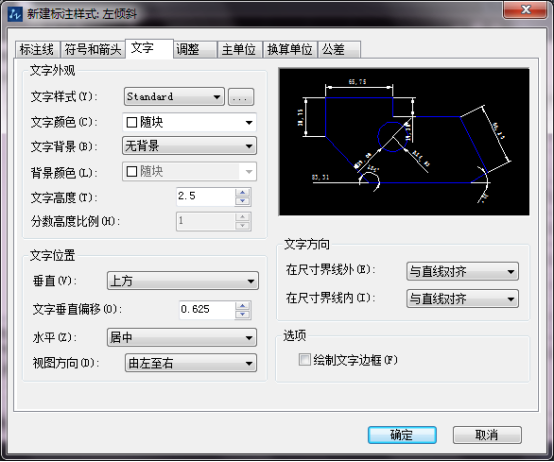

轴测图中设置标注尺寸文字样式的操作办法：

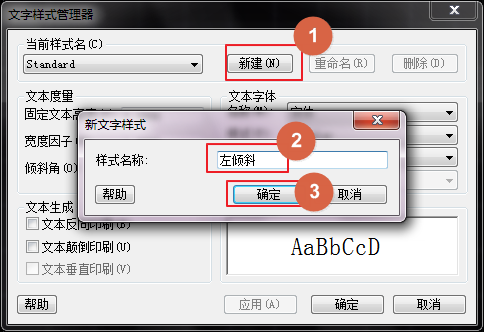

1.在顶部菜单栏中选择【名堂】——【文字样式】，，，，，在弹出的对话框中选择新建，，，，，在样式名中输入“左倾斜”，，，，，点击确定。 。。 。 。。。 。

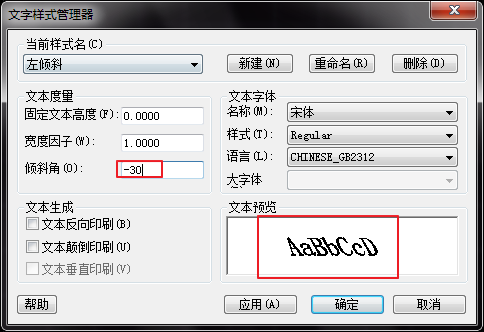

2.在对话框中选择需要的字体，，，，，将倾斜角度设置为-30度，，，，，然后单击应用，，，，，左倾斜饿标注样式字体就设置完成了。 。。 。 。。。 。
3.重复上述办法可以完成右倾斜标注样式字体的设置。 。。 。 。。。 。对话框中的文本预览可以对调整后的文字样式举行预览，，，，，如上图所示。 。。 。 。。。 。
