CAD绘制正等轴测图的操作办法
各人在用中望CAD绘制轴测图时 ，，，，， ，，，模子上的平行面轮廓一样平常只需要绘制一次 ，，，，， ，，，然后使用【复制】下令沿轴测轴偏向来举行复制即可 ，，，，， ，，，这样可以迅速地绘制相同的图形结构。。。。。。。。下面的内容小编将通过一个实例来演示正等轴测图的绘制 ，，，，， ，，，包括正等轴测图中的直线、圆、圆弧、尺寸标注等等。。。。。。。。

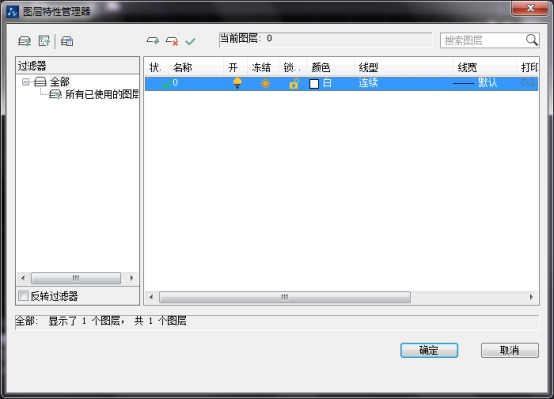

首先启动中望CAD ，，，，， ，，，新建图形文件 ，，，，， ，，，设置图幅。。。。。。。。挪用LA下令 ，，，，， ，，，新建轮廓线、中心线和尺寸线图层 ，，，，， ，，，并设置响应的线型和颜色。。。。。。。。

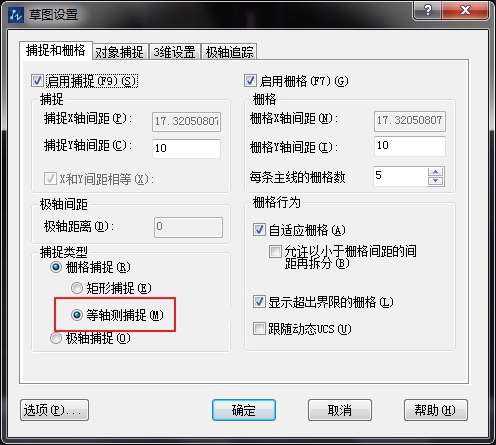

挪用草图设置下令dsettings ，，，，， ，，，在对话框中单击捕获和栅格选项卡 ，，，，， ，，，在捕获类型选项组中选取等轴测捕获。。。。。。。。

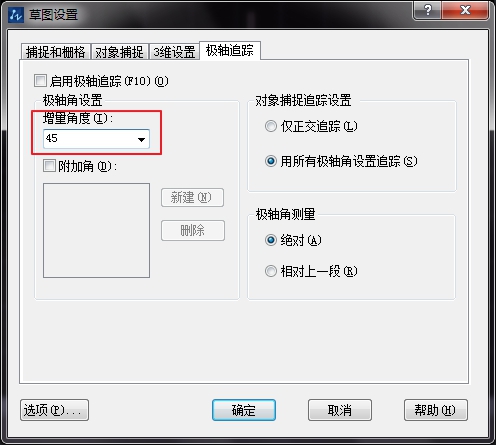

启动等轴测模式 ，，，，， ，，，并将极轴的追踪增量角度设置为30.
单击点亮状态栏中的极轴按钮 ，，，，， ，，，工具捕获按钮与工具捕获追踪按钮 ，，，，， ，，，按F5 ，，，，， ，，，将等轴测平面切换至上等轴测平面 ，，，，， ，，，将中心线层置为目今图层。。。。。。。。点击结构线按钮 ，，，，， ，，，绘制辅助线。。。。。。。。
同样按F5切换至右等轴测平面 ，，，，， ，，，将轮廓线层切换置为目今图层。。。。。。。。挪用直线下令 ，，，，， ，，，绘制端面轮廓线 ，，，，， ，，，挪用椭圆下令 ，，，，， ，，，绘制端面轮廓上的圆 ，，，，， ，，，然后用修剪下令来修剪图形。。。。。。。。用复制下令将端面轮廓沿150度几号走偏向复制移动50 ，，，，， ，，，然后挪用直线下令毗连轮廓端点 ，，，，， ，，，并挪用修剪和擦除下令来修改图形。。。。。。。。同样的饿要领绘制地面轮廓上的图形并举行修改。。。。。。。。
挪用复制下令 ，，，，， ，，，将平行于y轴的辅助线沿90度极轴偏向复制移动50 ，，，，， ，，，并复制天生的直线切换到中心线层 ，，，，， ，，，挪用椭圆下令绘制直径为18和30的两个等轴测圆 ，，，，， ，，，并沿330度极轴复制移动椭圆。。。。。。。。接下来绘制地面轮廓交点与圆的切点的连线并修剪。。。。。。。。同样绘制出中部平面轮廓以及四个菱角上的倒槽。。。。。。。。
最后 ，，，，， ，，，用修剪和擦除下令来修剪整个图形 ，，，，， ，，，并设置适当的文字标注和样式标注。。。。。。。。这样就完成了正等轴侧图形的标注。。。。。。。。
