CAD局部放大图的绘制要领先容
当物体某些细小结构在视图上体现不清晰或未便标注尺寸时，，，，， ，可以用大于原图形所接纳的比例再把这些结构画出来，，，，， ，这种图形称为局部放大图。。。。。。。 局部放大图可以画成视图、剖视或断面图，，，，， ，它与被放大部分的表达形式无关。。。。。。。唬�；； ；；；嫱际�，，，，， ，在原图上用细实线圆圈出被放大部分，，，，， ，只管将局部放大图设置在被放大图样部分周围，，，，， ，在放大图上方注明放大图的比例。。。。。。。

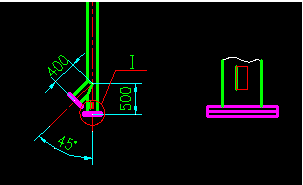

1、定界线：将目今图层设置为细实线层，，，，， ，再启动画圆或矩形下令，，，，， ，在原图中绘制圆或矩形框，，，，， ，以示放大区域。。。。。。。

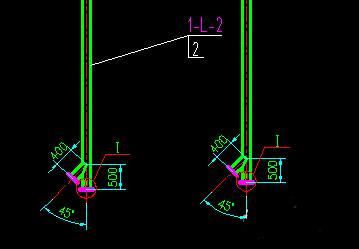

2、复制：启动修改工具栏中的复制下令（快捷键co），，，，， ，从右下向左上方拉框，，，，， ，选中圆内或矩形框内所有图形，，，，， ，复制到空缺区域。。。。。。。

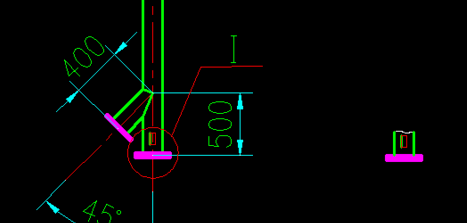

3、修剪：以圆或矩形为界线，，，，， ，将界线外工具所有修剪掉。。。。。。。
4、放大：放大比例参照图形比例与局部放大比例举行盘算，，，，， ，如k倍。。。。。。。

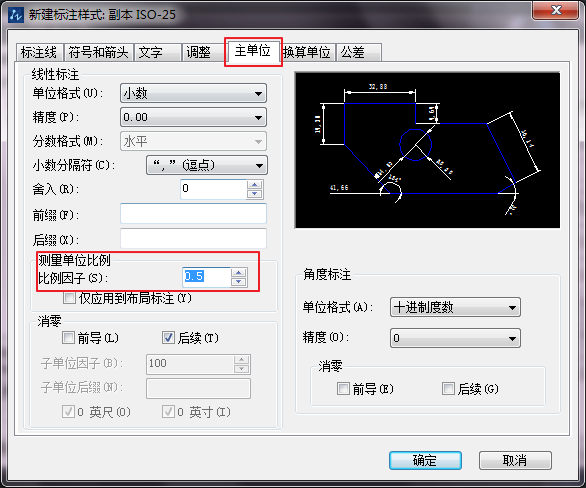

5、标注尺寸：修改比例因子为放大倍数的1/k举行标注。。。。。。。
凭证以上操作办法，，，，， ，即可完成CAD局部放大图的绘制，，，，， ，各人除了要知道这五个办法之外，，，，， ，最好要熟悉每个办法中涉及到的下令，，，，， ，掌握这些下令有利于各人更熟练地制图！更多CAD教程技巧接待关注我们中望的公众号哦！
