CAD图案填充选项卡常用选项先容

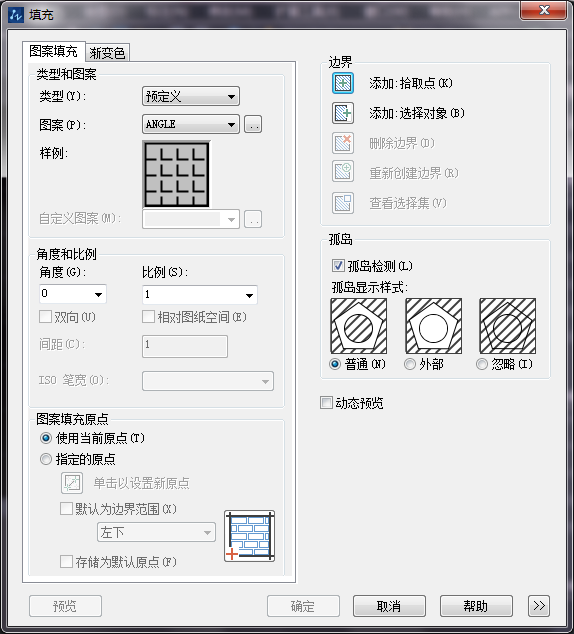

所谓“图案”，，，， ，是指使用种种图线举行差别的排列组合从而组成的图形元素，，，， ，此类图形元素作为一个自力的整体被填充到种种关闭的图形区域内，，，， ，以表达各自的图形信息。。。。。。。我们在CAD中执行【绘图】|【图案填充】下令，，，， ，可以翻开填充对话框，，，， ，包括图案填充和渐变色两个选项卡，，，， ，其中图案填充选项卡用于设置填充图案的类型、样式、填充角度以及填充比例等，，，， ，各常用选项如下。。。。。。。
【类型】：其中包括预界说、用户界说和自界说三种图样类型。。。。。。。预界说图案只适用于关闭的填充界线；； ；；；；用户界说图案可以使用图形的目今线型建设填充图样；； ；；；；自界说图案是指使用自界说的PAT文件中的图样举行填充。。。。。。。

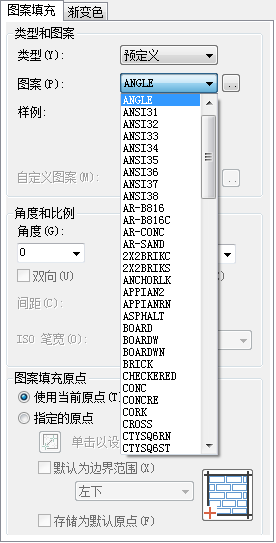

【图案】：用于显示预界说类型的填充图案名称。。。。。。。用户可以从下拉列表中选择所需要的图案，，，， ，也可以单击样例选项后的图案样本，，，， ，在弹出的填充图案选项板对话框中选择所需要的填充图案。。。。。。。
【样例】：用于显示图案的预览效果。。。。。。。
【角度】：用于设置图案的倾斜角度。。。。。。。
【比例】：用于设置图案的填充比例。。。。。。。
【双向】复选框：仅适用于用户界说图案，，，， ，选择该复选框，，，， ，将增添一组与原图线笔直的线。。。。。。。
【相对图纸空间】复选框：仅用于结构选项卡，，，， ，它将相对图纸空间单位填充图案。。。。。。。使用此选项，，，， ，可以凭证适合于结构的比例显示填充图案。。。。。。。
【间距】文本框：可以设置用户界说填充图案的直线间距。。。。。。。
【ISO笔宽】：决议运用ISO剖面线图案的线与线之间的距离，，，， ，它只在选择ISO线型图案时才可用。。。。。。。
