CAD绘制盘式零件的要领办法
在学习了偏移图形工具和阵列图形工具之后，，， ，， ，，，我们接下来可以通过一个实例，，， ，， ，，，绘制多孔盘零件图，，， ，， ，，，主要是对【直线】、【圆】、【阵列】和【拉长】等下令举行综合训练和牢靠。。。 。。 。详细操作办法如下：
执行【文件】|【新建】下令，，， ，， ，，，挪用一个样板文件。。。 。。 。

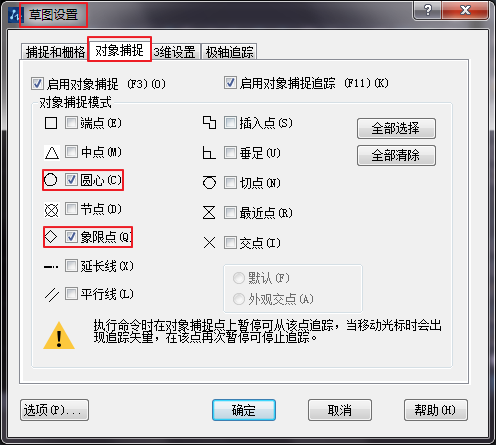

启用状态栏中的工具捕获功效，，， ，， ，，，并设置捕获模式为圆心捕获和象限点捕获。。。 。。 。
翻开线宽的显示功效，，， ，， ，，，然后使用下令简写LT激活【线型】下令，，， ，， ，，，设置线型比例为4.
睁开【图层控制】下拉列表，，， ，， ，，，将轮廓线设置为目今图层。。。 。。 。
单击绘图工具栏中的圆按钮，，， ，， ，，，绘制直径划分为320、500和600的同心圆。。。 。。 。
重复执行画圆下令，，， ，， ，，，配合象限点捕获功效，，， ，， ，，，以中心圆的下象限点作为圆心，，， ，， ，，，绘制直径为24的小圆。。。 。。 。

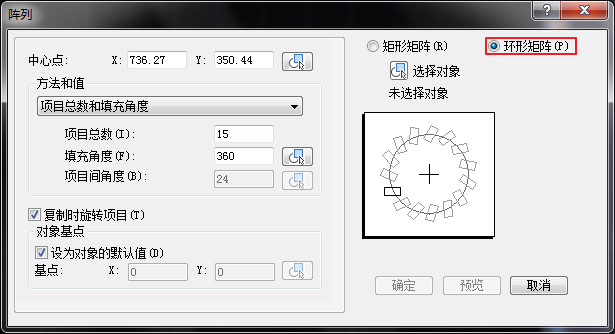

执行【修改】|【阵列】下令，，， ，， ，，，以同心圆的圆心作为阵列中心点，，， ，， ，，，设置阵列参数如下图所示，，， ，， ，，，对小圆举行排列。。。 。。 。
使用直线下令，，， ，， ，，，配合象限点捕获功效，，， ，， ，，，在点划线图层中绘制两条直线段作为视图中心线。。。 。。 。
使用下令简写LEN激活拉长寿令，，， ，， ，，，将两条中心线的两头拉长40.
在无下令执行的条件下，，， ，， ，，，选择直径为500的圆形，，， ，， ，，，使其夹点显示。。。 。。 。
单击状态栏中的快捷特征按钮，，， ，， ，，，在翻开的窗口中更改圆形所在的图层，，， ，， ，，，然后作废图形的夹点显示。。。 。。 。
最后执行生涯下令，，， ，， ，，，将图形命名存储为“盘式零件实例.dwg”。。。 。。 。
