CAD建设外部块以及在位编辑
由于CAD内部块仅供目今文件所引用，，，，，为了填补内部块给绘图历程带来的未便，，，，，中望CAD提供了【写块】下令，，，，，使用此下令建设的图块，，，，，不但可以被目今文件所使用，，，，，还可以供其他文件重复使用。。。。。。下面通过将内部块建设问外部块，，，，，学习【写块】下令的使用要领和技巧。。。。。。

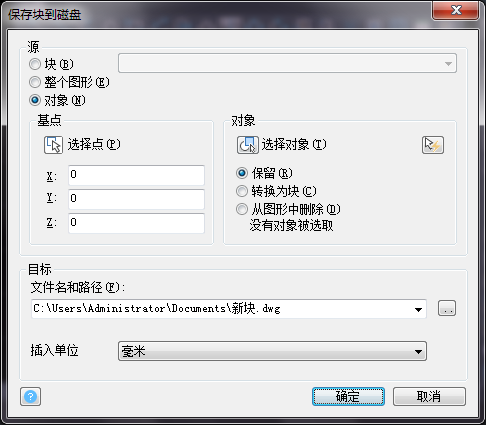

在下令行输入Wblock或W后按回车键，，，，，激活写块下令，，，，，翻开写块对话框。。。。。。
在【源】选项组中选择【块】单选按钮，，，，，然后睁开【块】下拉列表，，，，，选择“chair”内部块。。。。。。【块】单选按钮用于将目今文件中的内部块转换为外部块，，，，，举行生涯。。。。。。中选择该单选图块时，，，，，其右侧的下拉列表被激活，，，，，可从中选择需要被写入块文件的内部图块。。。。。。

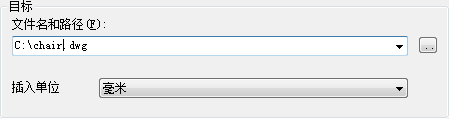

在【文件名和路径】文本框中，，，，，设置外部块的生涯路径、名称和单位。。。。。。在默认状态下，，，，，系统将继续使用源内部块的名称作为外部块的新名称举行生涯。。。。。。
单击确定按钮，，，，，效果“chair”内部块被转化为外部块，，，，，以自力文件形式生涯。。。。。。
【整个图形】单选按钮用于将目今文件中的所有图形工具建设为一个整体图块举行生涯；；；；； ；；；【工具】单选按钮是系统默认选项，，，，，用于有选择性地将目今文件中的部分图形或所有图形建设为一个自力的外部块。。。。。。详细操作办法与建设内部块相同。。。。。。
【块的在位编辑】
使用【块编辑器】下令即BEDIT，，，，，可以对目今文件中的图块举行编辑，，，，，以更新先前块的界说。。。。。。
