CAD标注基本尺寸的要领（下）
先容了线性标注后，，，，，，，，这篇文章我们先容CAD基本标注中的对齐尺寸、点的坐标以及弧长尺寸。。。。。对齐下令用于标注平行于所选工具或平行于两个延伸线原点连线的直线型尺寸，，，，，，，，此下令较量适合于标注倾斜图线的尺寸。。。。。执行对齐下令的要领包括在下令行输入DIMALI或执行【标注】|【对齐】下令。。。。。
下面以标注某矩形对角线的长度为例，，，，，，，，学习对齐下令的标注要领和标注技巧。。。。。以下的办法是上篇的继续。。。。。
执行画直线下令，，，，，，，，链接矩形的两个对角点，，，，，，，，绘制对角线。。。。。

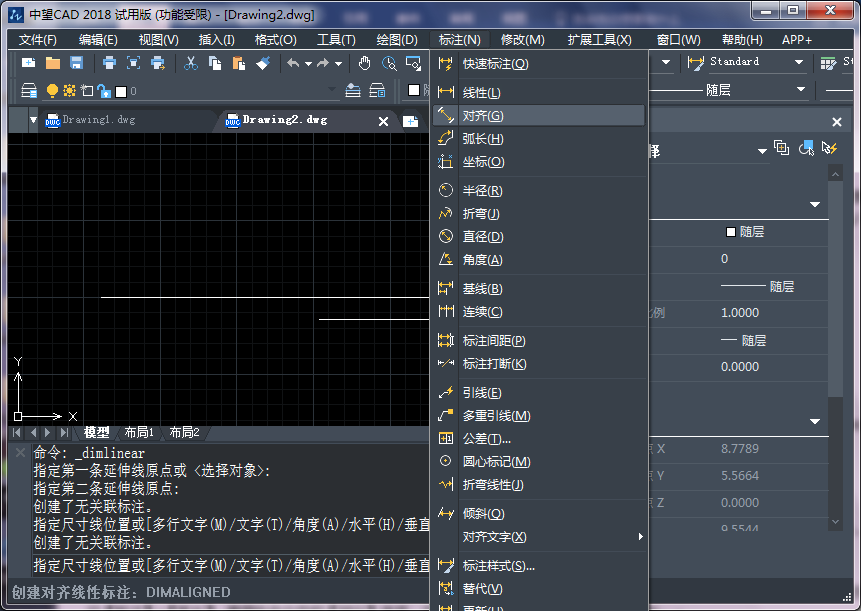

执行【标注】|【对齐】，，，，，，，，配合端点捕获功效标注矩形对角线尺寸。。。。。
对齐下令中的多行文字、文字以及角度等选项功效与【线性】下令相同，，，，，，，，故不再讲述。。。。。

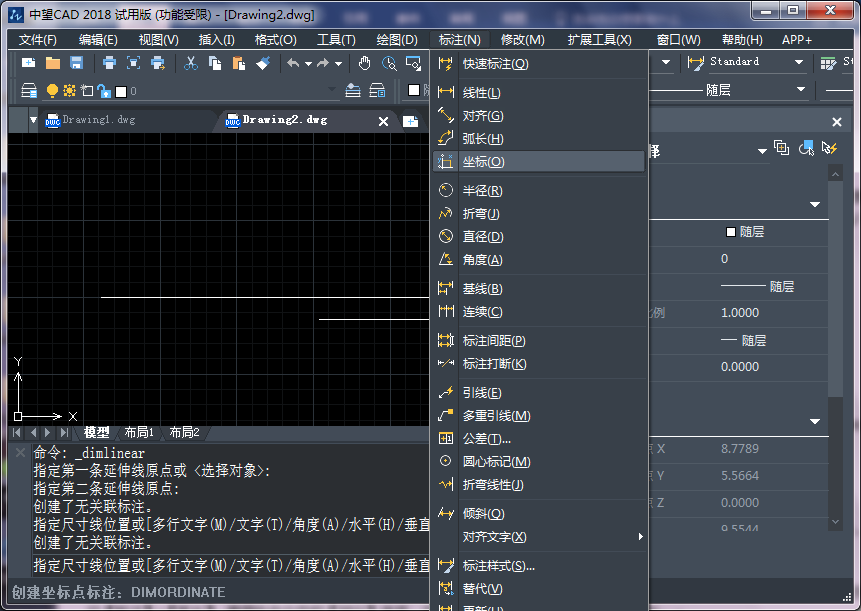

坐标下令用于标注点的x坐标值和y坐标值，，，，，，，，所标注的坐标为点的绝对坐标，，，，，，，，执行坐标下令的要领主要有：在下令韩个输入DIMORD然后按回车键；；；；；；；执行【标注】|【坐标】下令。。。。。
激活此下令后，，，，，，，，下令行会泛起如下提醒。。。。。上下移动光标，，，，，，，，可以标注点的x坐标值；；；；；；；左右移动光标，，，，，，，，可以标注点的y坐标值。。。。。另外，，，，，，，，使用x基准选项，，，，，，，，可以强制性地标注点的x坐标，，，，，，，，而不受光标指导偏向的限制；；；；；；；只用y基准选项可以标注点的y坐标。。。。。
弧长寿令主要用于标注圆弧或多段线弧的长度尺寸。。。。。默认设置下，，，，，，，，会在尺寸数字的一段添加弧长符号。。。。。执行弧长寿令的要领是执行【标注】|【弧长】。。。。。使用此下令中的【部分】选项，，，，，，，，可以标注圆弧或多段线弧上的部分弧长。。。。。
