CAD绘制局部放大图

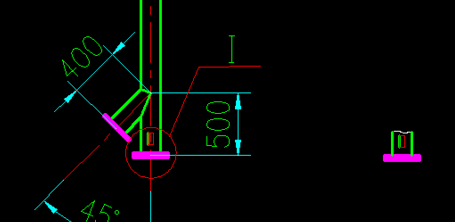

当图纸某些细小结构在视图上体现不清晰或未便标注尺寸时 ，， ， ，，可以用大于原图形所接纳的比例把这些结构画出来 ，， ， ，，这种图形称为局部放大图。。。。。。。。局部放大图可以画成视图、剖视或断面图 ，， ， ，，它与被放大部分的表达形式无关。。。。。。。。局部放大图完成之后 ，， ， ，，只管将该图设置在被放大图样部分的周围 ，， ， ，，在放大图上方注明放大图的比例。。。。。。。。如下图所示。。。。。。。。
下面先容绘制局部放大图的要领：
1、 定界线：将目今图层设置为细实线层 ，， ， ，，再启动画圆或矩形下令 ，， ， ，，在原图中绘制圆或矩形框 ，， ， ，，以示放大区域。。。。。。。。
2、 复制：点击【修改】|【复制】 ，， ， ，，也可直接输入快捷键co ，， ， ，，再从右下向左上方拉框 ，， ， ，，选中所有图形 ，， ， ，，复制到空缺区域。。。。。。。。
3、 修剪：以圆或矩形为界线 ，， ， ，，将界线外工具所有修剪掉。。。。。。。。
4、 放大：放大比例参照图形比例与局部放大比例举行盘算 ，， ， ，，如k倍。。。。。。。。

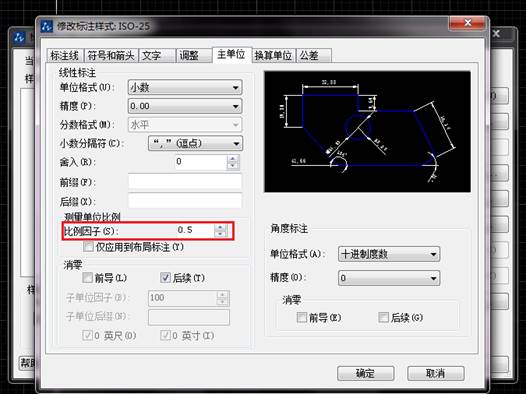

5、 标注尺寸：翻开标注样式治理器 ，， ， ，，修改比例因子为放大倍数的1/k举行标注。。。。。。。。
