CAD怎样画圆形阵列

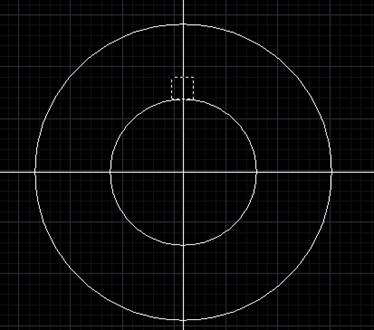

1、 在CAD绘图区画两条结构线、两个圆、一个正方形， ，，， ，， ，如下图所示。。。。。。。。
2、 点击【修改】|【阵列】。。。。。。。。

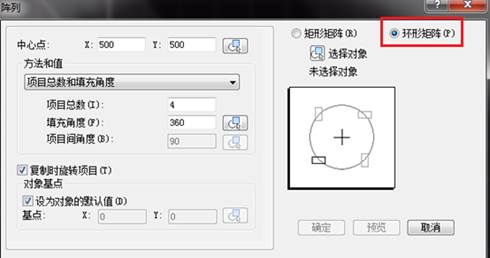

3、 在弹出的阵列对话框中选择“环形阵列”。。。。。。。。

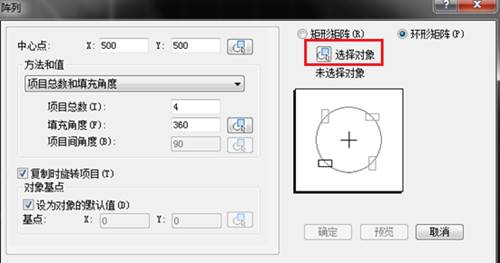

4、“选择工具”的意思是选摘要做阵列的图形， ，，， ，， ，例如选择正方形就是要复制几个正方形在一样的圆上， ，，， ，， ，单击选择工具。。。。。。。。

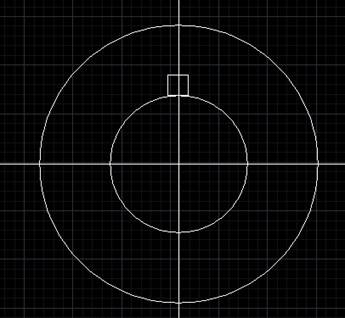

5、选择正方形后按空格键， ，，， ，， ，如下图所示。。。。。。。。

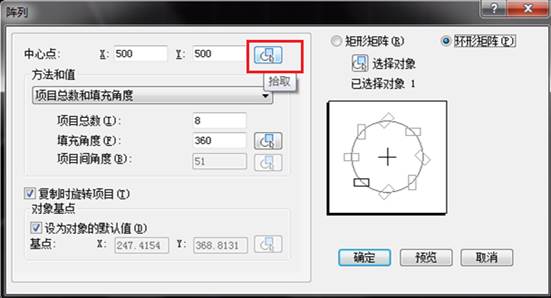

6、然后又回到阵列对话框， ，，， ，， ，单击拾取点， ，，， ，， ，选择圆的中心点。。。。。。。。

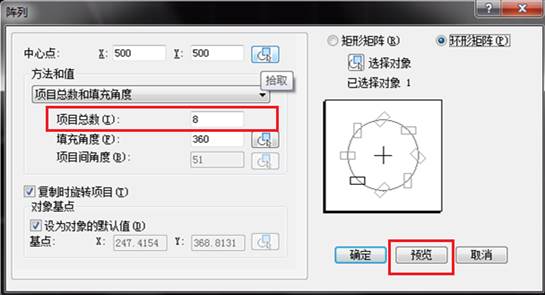

7、项目总数的意思是要几多个正方形， ，，， ，， ，这里输入8。。。。。。。。选择好之后可以单击预览。。。。。。。。

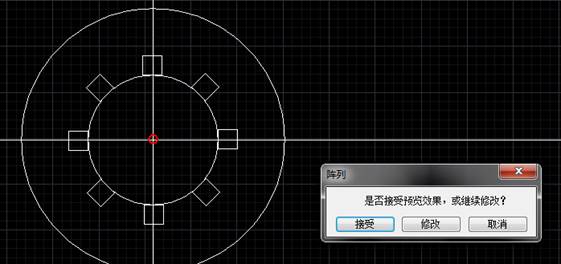

8、若是接受预览效果就单击接受， ，，， ，， ，以为不对适就可以单击修改。。。。。。。。

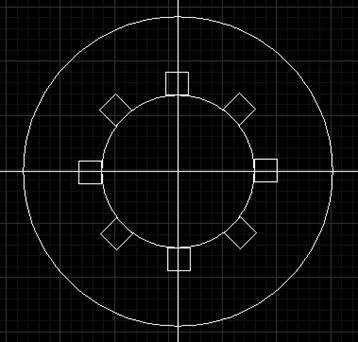

9、圆形阵列如图所示。。。。。。。。
