CAD外部参照插入后图形不匹配该怎么办
有时间我们会遇到这样的问题：有两张单位差别的图 ，，， ，，，将一张图复制 ，，， ，，，在另一张图中粘贴到原坐标 ，，， ，，，两张图可以很好地匹配 ，，， ，，，但将一张图以外部参照的方法插入到另一张图却发明图形无法匹配。。。。。 。。 。
为什么两张图单位差别 ，，， ，，，复制粘贴没事 ，，， ，，，插入外部参照就有问题了呢？？？？？？？ ？这跟CAD内部的处置惩罚机制有关系。。。。。 。。 。
从一张图将图形复制粘贴到另一张图时 ，，， ，，，CAD会忽略单位 ，，， ，，，好比从一张单位为英寸的图中复制一个半径为10的圆到一张单位为毫米的图中 ，，， ，，，圆的半径仍是10 ，，， ，，，也就是说酿成了10毫米。。。。。 。。 。但在插入外部参照的时间 ，，， ，，，CAD思量到保存差别单位图纸参照的问题 ，，， ，，，因此在插入外部参照的时间会思量单位 ，，， ，，，如下图所示。。。。。 。。 。
上图中告诉我们：插入的外部参照图纸的单位是英寸 ，，， ，，，由于目今图纸单位是毫米 ，，， ，，，以是插入的图形会放大25.4倍。。。。。 。。 。

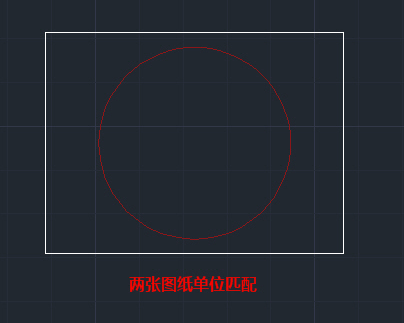

若是单位正常插入外部参照效果如下：

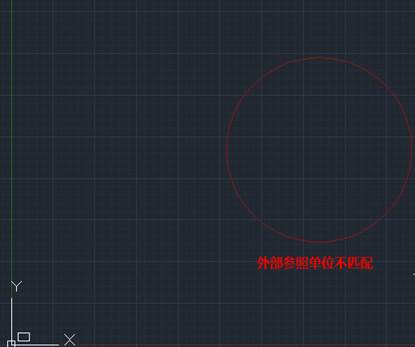

若是单位不匹配 ，，， ，，，外部参照的效果如下：
不但图形被放大 ，，， ，，，并且由于图形并不在原点处 ，，， ，，，外部参照图形会按比例偏离原点或靠近原点。。。。。 。。 。
若是遇到类似问题 ，，， ，，，首先输入UNITS下令检查一下两张图的单位 ，，， ，，，然后将两张图的单位设置成一样的就好了。。。。。 。。 。
