当CAD结构中视口重叠时该怎么遮挡后面的图形

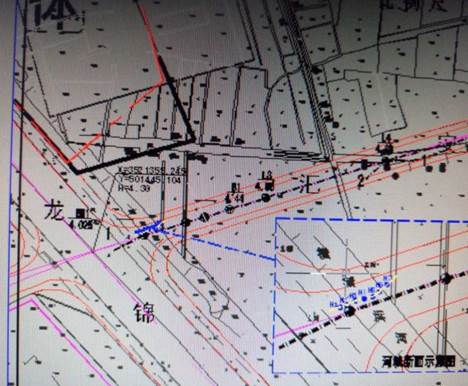

当我们在地形图上安排一个局部放大的小图时，，，，，可能会泛起这样的效果，，，，，如下图所示。。。。。
由于视口自己是透明的，，，，，在小视口中可以看到后面的图形，，，，，图面很乱，，，，，因此我们需要将小视口后面的图形盖住。。。。。
若是大视口图形并未充满，，，，，有足够的地方放下局部放大的图形的话，，，，，我们直接建设一个小视口好了。。。。。可是若是是大视口中已经充满了图形，，，，，就必需想步伐解决图形重叠的问题，，，，，解决要领有下面几种。。。。。
一、将大视口建设成L形视口，，，，，然后将小视口放在一角，，，，，不让视口相互重叠。。。。。

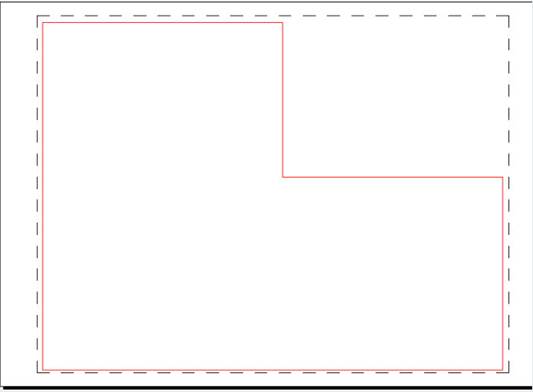

设置要领很简朴，，，，，先在结构空间内用多段线绘制出大视口的形状，，，，，如下图所示。。。。。

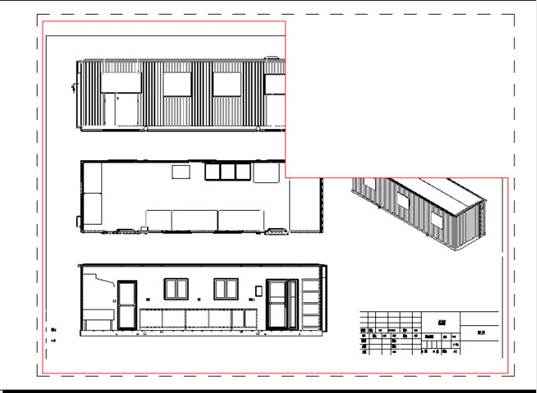

从菜单中选择：视图>视口>工具或输入-VPORTS下令后输入O参数并回车，，，，，选择画好的关闭多段线，，，，，就可以天生多边形视口，，，，，如下图所示。。。。。
用这种方法建设后绘制的多段线还在，，，，，不删除掉的话，，，，，若是不想让它影响打印，，，，，可以将视口和多段线都放到不打印的图层上。。。。。虽然我们也可以直接用多边形选项来建设这个视口，，，，，那样就不会多出多段线，，，，，但用视口下令的多边形选项直接建设多边形视口，，，，，绘制起来不如多段线轻盈。。。。。
既然大视口已经被裁剪掉了，，，，，在空缺处建设一个小视口，，，，，就不会有遮挡的问题了。。。。。但若是小视口要放在中心的话，，，，，这种要领显然行欠亨。。。。。
二、在模子空间绘制一个与小视口等大的区域笼罩（WIPEOUT）或填充将小视口后面的图形盖住。。。。。
若是小视口必需放到大视口中心，，，，，而图形中心也没有足够的空缺区域的话，，，，，那就只有用这种要领了。。。。。要做这种操作，，，，，必需先在结构空间将巨细视口的位置比例确定好，，，，，不然后面要再调解比例或位置，，，，，区域笼罩就跟小视口不匹配了。。。。。

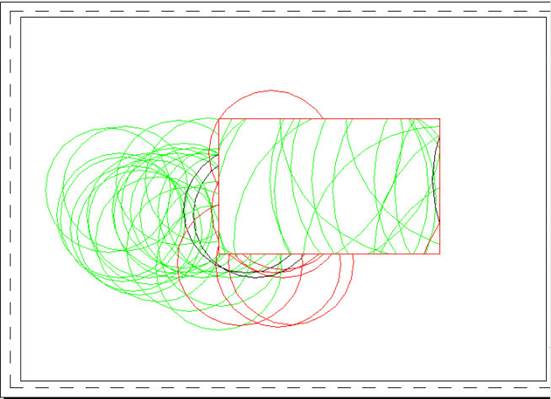

建设区域笼罩时尚有一个问题，，，，，我们双击进入大视口，，，，，希望能绘制一个与小视口界线完全重合的区域笼罩。。。。。为了包管绘制的形状至少是一个标准的矩形，，，，，建议先绘制一个矩形，，，，，然后使用矩形来天生区域笼罩。。。。。我用简朴图形做了一下，，，，，效果如下图所示。。。。。
