为什么CAD模子空间中设置好的虚线到结构中却显示为实线
在CAD模子空间中设置好了虚线和线型比例，， ，，， ，，，按比例打印预览，， ，，， ，，，看着一切都正常，， ，，， ，，，但到了却构空间，， ，，， ，，，将视口比例设置成打印比例一致，， ，，， ，，，却发明虚线却又酿成实线了。。。。。。。这是怎么回事？？？？？？？应该怎么解决呢？？？？？？？
下面我们通过一个简朴的例子来看一下怎么回事，， ，，， ，，，首先画一个简朴的例图，， ，，， ，，，画了两个矩形，， ，，， ，，，线型划分设置成虚线和点划线，， ，，， ，，，线型比例设置为50。。。。。。。

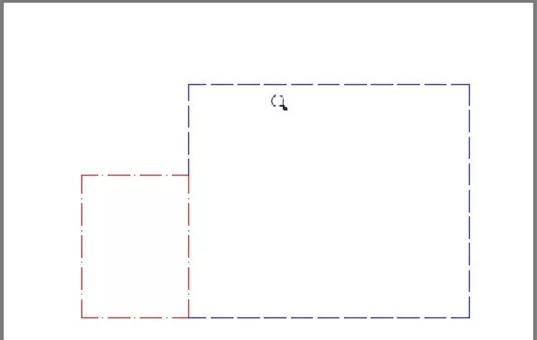

在模子空间直接点打印！！！�。。。� ，，， ，，，选一个打印机，， ，，， ，，，用A4纸张，， ，，， ，，，将打印比例设置成1:50，， ，，， ，，，打印预览效果如下图所示。。。。。。。
可以看到按1:50比例打印也能打印出虚线的效果来。。。。。。。

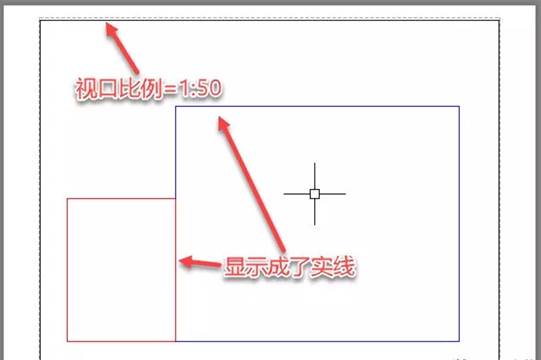

切换到结构空间，， ，，， ，，，直接用默认视口，， ，，， ，，，将视口比例也设置成1:50，， ，，， ，，，发明虚线酿成了实线，， ，，， ，，，如下图所示。。。。。。。
为什么会这样？？？？？？？怎么解决呢？？？？？？？
这是由于CAD在结构空间对线型比例处置惩罚的方法跟模子空间差别，， ，，， ，，，这种问题可以通过变量举行控制。。。。。。。
思量到一个结构内可能会插入差别比例的视口，， ，，， ，，，CAD为了让差别比例视口中图形的线型看起来一致，， ，，， ，，，默认是凭证图形在图纸空间的尺寸（模子空间尺寸乘以视口比例）来盘算虚线尺寸的。。。。。。。好比1:50视口中图形被缩小了50倍，， ，，， ，，，然后线型比例照旧50，， ，，， ，，，虚线的一个单位的尺寸相关于图形过大，， ，，， ，，，就相当于模子空间里将线型比例设置成50X50=2500的效果，， ，，， ，，，这就是虚线显示成实线的缘故原由了。。。。。。。
遇到这种情形有两种解决步伐：一种是直接修改线型比例，， ，，， ，，，一种是修改变量让图形使用模子空间的线型比例。。。。。。。
一、修改全局线型比例
既然视口已经通过比例将图形缩小了50倍，， ，，， ，，，我们就不需要将线型比例设置成50了，， ，，， ，，，将线型比例LTSCALE改成1就好了。。。。。。。
输入LTSCALE，， ，，， ，，，回车，， ，，， ，，，输入1，， ，，， ，，，回车，， ，，， ，，，将线型比例修改成1，， ，，， ，，，图形就恢复正常了，， ，，， ，，，如下图所示。。。。。。。
二、按模子空间尺寸盘算线型比例
CAD结构中按图纸空间照旧模子空间尺寸盘算线型比例是由变量PSLTSCALE决议的。。。。。。。此变量默认值为1，， ，，， ，，，将这个变量设置为0就会凭证模子空间尺寸盘算线型比例。。。。。。。
我们可以在下令行输入PSLTSCALE，， ，，， ，，，回车，， ，，， ，，，输入0，， ，，， ，，，回车。。。。。。。

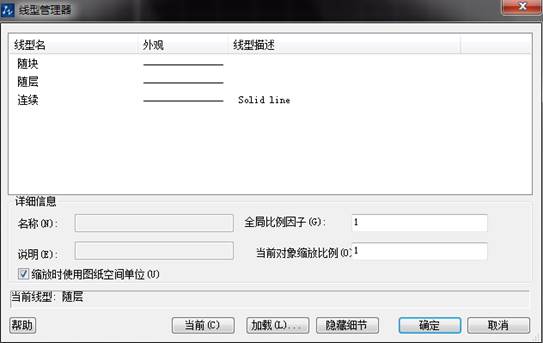

着实这个变量在线型治理器对话框就可以设置，， ，，， ，，，选项是“缩放时使用图纸空间单位”，， ，，， ，，，如下图所示。。。。。。。

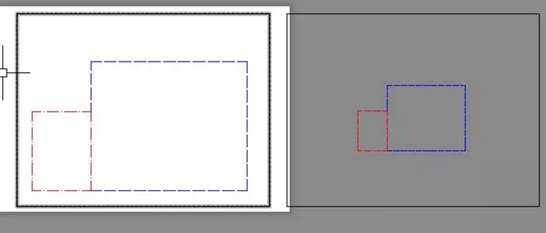

当作废了上述选项后，， ，，， ，，，只需要把线型比例LTSCALE重新设置成50即可，， ，，， ，，，不过在这种设置下，， ，，， ，，，虚线虽然可以显示，， ，，， ，，，但差别比例视口中的线型比例就差别了，， ，，， ，，，如下图所示。。。。。。。
