CAD怎么绘制水平和笔直的结构线

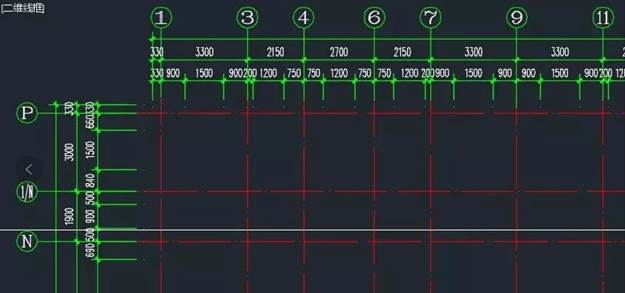

CAD结构线的下令名为XLINE，，，，，，，可以明确为无限长的线，，，，，，，它经常用来作为辅助线，，，，，，，好比绘制机械三视图的时间可以使用结构线将各向视图的图形对齐，，，，，，，除了作为辅助线以外，，，，，，，有时也会用于绘图，，，，，，，当线的偏向和位置已知，，，，，，，但长度不明确的时间，，，，，，，也可以用结构线来取代，，，，，，，等其他图形绘制完后再通过修剪或其他方法来确定最终尺寸。。。。。。。。水平和笔直的结构线的用途是最普遍的，，，，，，，可以用它来绘制如下图所示的修建平面图的轴网。。。。。。。。

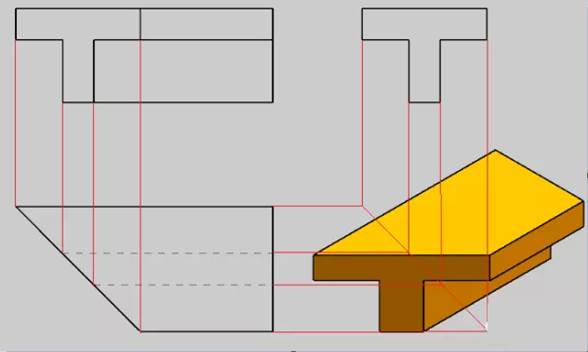

在绘制机械零件三视图时，，，，，，，可以使用结构线来实现长对正、高平齐、宽相等，，，，，，，在包管图形准确的同时可以省去许多重复尺寸的输入。。。。。。。。
结构线的下令是XLINE，，，，，，，快捷键是XL。。。。。。。。
执行结构线下令后，，，，，，，下令行会弹出如下提醒：
指定点或 [水平(H)/笔直(V)/角度(A)/二中分(B)/偏移(O)]:
若是已知结构线上的两个点，，，，，，，可以先直接通过输入坐标或在图面上单击确定结构线的第一点和第二点来确定结构线的位置和偏向。。。。。。。。
泛起上述提醒后，，，，，，，输入H，，，，，，，回车，，，，，，，可以绘制水平的结构线。。。。。。。。软件会提醒：指定通过点。。。。。。。。
若是图中已有参照点，，，，，，，我们可以在这个视图上捕获点，，，，，，，建设一条结构线。。。。。。。。
若是图中还没有任何图形，，，，，，，我们可以输入坐标0,0，，，，，，，在原点处建设一条结构线，，，，，，，如下图所示。。。。。。。。
软件会继续提醒“指定通过点”，，，，，，，也就是说可以一连绘制多条水平结构线。。。。。。。。若是我们要绘制零件的辅助线，，，，，，，就可以一次性将水平的辅助线都绘制好。。。。。。。。
回车竣事水平结构线的绘制，，，，，，，再按空格键重复结构线下令。。。。。。。。
输入V，，，，，，，回车，，，，，，，输入0,0，，，，，，，在原点处建设一条笔直的结构线。。。。。。。。
水平和笔直结构线的绘制要领很简朴，，，，，，，都可以一连绘制多条，，，，，，，是否要一连绘制取决于已知条件和你的需要。。。。。。。。
