CAD怎么画手表表盘平面图
CAD怎么画手表表盘平面图 ？？？？ ？许多朋侪喜欢戴手表，， ，，，想要绘制一个手表表盘，， ，，，该怎么绘制呢 ？？？？ ？主要使用到环形矩阵，， ，，，选择，， ，，，和文字这些基础功效，， ，，，下面我们就来看看详细的教程。 。。 。。 。。。

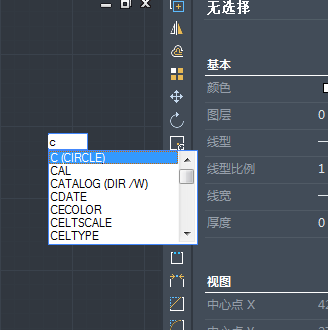

1、表盘的绘制思绪是首先绘制两个同心圆做概略，， ，，，然后使用阵列作出刻度盘，， ，，，添上数字，， ，，，最后使用选择做出时针分针。 。。 。。 。。。现在我们输入下令“c”来绘制同心圆。 。。 。。 。。。

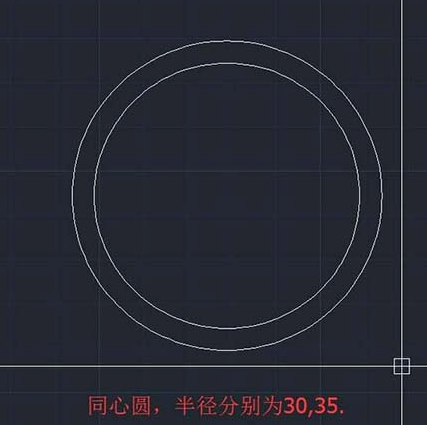

2、我们需要的是两个同心圆做表壳，， ，，，圆的半径并不做限制，， ，，，这里我选择的是半径划分为30,35的同心圆。 。。 。。 。。。
3、然后我们最先绘制刻度线，， ，，，现在我们画一个长度为3的直线在内圆的象限点上，， ，，，准备使用环形阵列。 。。 。。 。。。

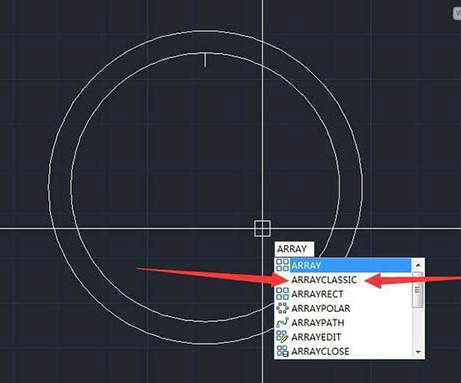

4、要想使用环形阵列就需要调出阵列参数面板举行设置是很利便的，， ，，，直接输入下令“arrayclassic”后空格键确定就能看到。 。。 。。 。。。
5、现在在阵列面板中，， ，，，我们选择“环形阵列”，， ，，，最先设置参数，， ，，，项目总数为“60”，， ，，，填充角度“360”，， ，，，然后选择阵列中心点，， ，，，点击“中心点”按钮。 。。 。。 。。。
6、之后让我们指定阵列中心点，， ，，，这里选择同心圆的圆心。 。。 。。 。。。项目总数60为刻度总数是60条，， ，，，填充角度360为这60条刻度充满了这个圆。 。。 。。 。。。
7、选择完中心点后，， ，，，回到了阵列面板，， ，，，最先选择阵列工具了，， ，，，点击“选择工具”的按钮。 。。 。。 。。。
8、我们选择先前画好的长度为3的直线后空格键确定，， ，，，它将会匀称漫衍在360度的圆中，， ，，，且数目为60。 。。 。。 。。。
9、这下我们设置好环形阵列的所有了，， ，，，知足地按下“确定”按钮，， ，，，见证事业的时刻。 。。 。。 。。。

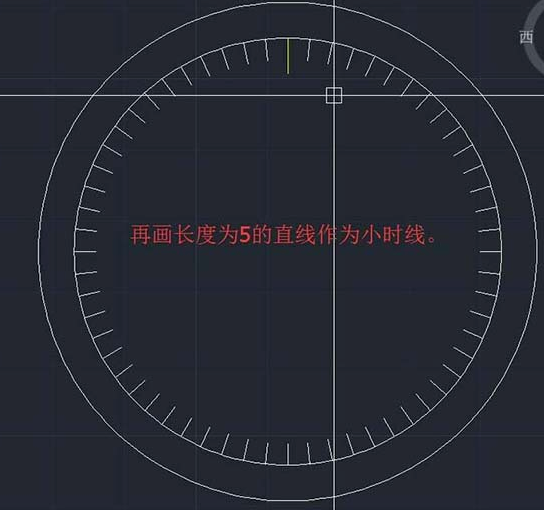

10、画好刻度线后，， ，，，我们需要小时线，， ，，，以是我们再在圆的象限点上画稍长的直线，， ，，，这里长度为5.
11、同样调出阵列参数面板，， ，，，选择“环形阵列”，， ，，，项目总数为“12”，， ，，，填充角度为“360”，， ，，，选择中心点，， ，，，选择工具，， ，，，都是类似的。 。。 。。 。。。
12、现在概略已经形成了，， ，，，我们需要添上文字，， ，，，点击左侧工具栏的“文字”按钮，， ，，，输入小时线下的数字，， ，，，小提醒，， ，，，这里也可以用环形阵列来做哦。 。。 。。 。。。

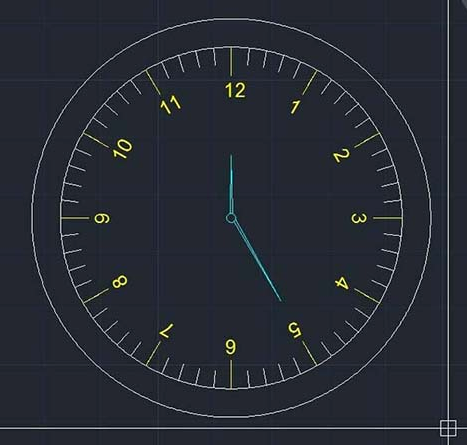

13、最后，， ，，，我们在圆中画指针轴，， ，，，使用下令“c”画一个小圆，， ，，，再用下令“l”画两条直线来绘制指针。 。。 。。 。。。这样23411永利手表表盘就完成了。 。。 。。 。。。
