用CAD绘制雨伞的详细教程



在cad中想要绘制一把雨�。。。。 。 。� ，，，，，，该怎么画雨伞呢？？？？？？？下面我们就来看看详细的教程。。。。 。 。

1、翻开中望CAD2018， ，，，，，，新建一个空缺文档。。。。 。 。

2、绘制雨伞边框

1)输入A， ，，，，，，回车

2)200,200， ，，，，，，回车

3)300,250， ，，，，，，回车

4)400,200， ，，，，，，回车

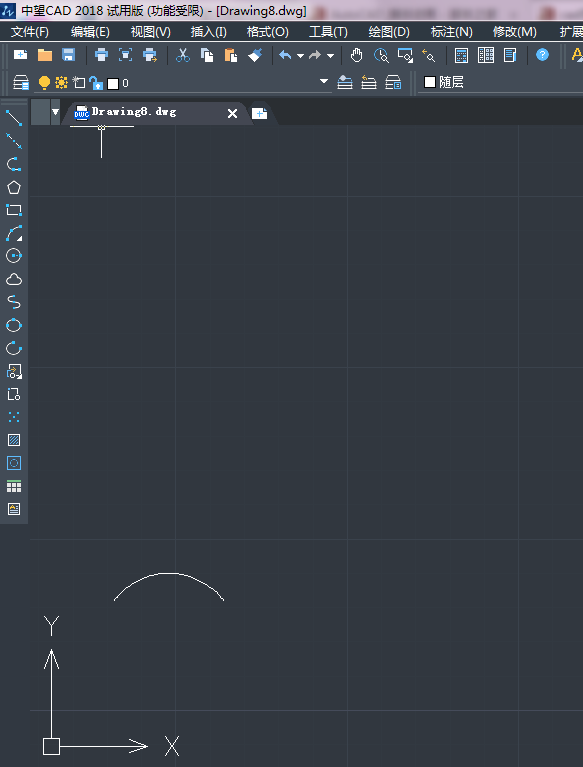

执行以上操作之后， ，，，，，，屏幕就如下图中所显示

用CAD绘制雨伞的详细教程

3、绘制伞的底边

1)输入SPL， ，，，，，，回车

2)输入200,200， ，，，，，，回车

3)250,215， ，，，，，，回车

4)300,200， ，，，，，，回车

5)350,215， ，，，，，，回车

6)400,200， ，，，，，，回车

7)回车

8)回车

9)回车

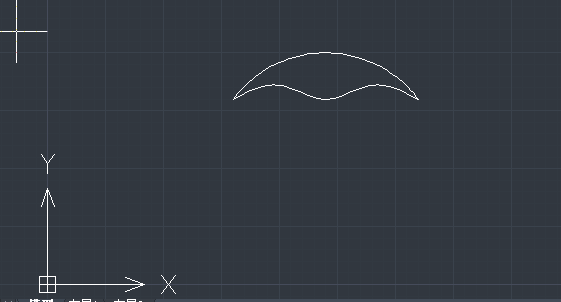

执行以上操作后， ，，，，，，屏幕就如下图所示。。。。 。 。

用CAD绘制雨伞的详细教程

4、画伞面

1)A， ，，，，，，回车

2)300,250， ，，，，，，回车

3)260,230， ，，，，，，回车

4)245,215， ，，，，，，回车

5)A)回车

6)300,250， ，，，，，，回车

7)285， ，，，，，，225， ，，，，，，回车

8)285， ，，，，，，205， ，，，，，，回车

9)A)回车

10)300， ，，，，，，250， ，，，，，，回车

11)320,225， ，，，，，，回车

12)325,205， ，，，，，，回车

13)A)回车

14)300,250， ，，，，，，回车

15)345,225， ，，，，，，回车

16)355,215， ，，，，，，回车

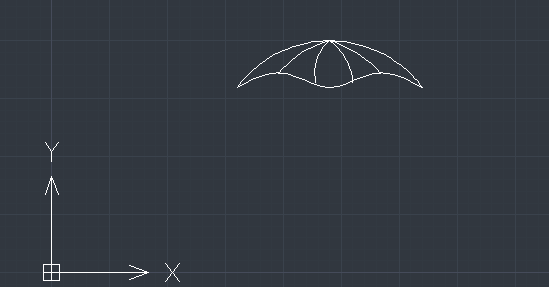

执行以上操作后， ，，，，，，屏幕如下图展现

用CAD绘制雨伞的详细教程

5、画伞顶部

1)PL， ，，，，，，回车

2)300,250， ，，，，，，回车

3)w， ，，，，，，回车

4)3， ，，，，，，回车

5)回车

6)300,260， ，，，，，，回车

7)回车

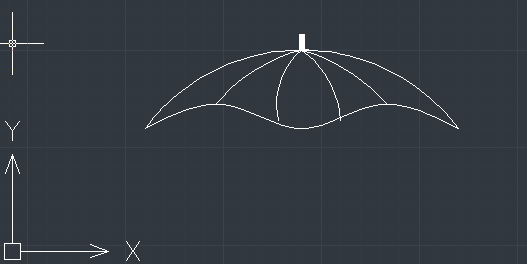

执行以上操作， ，，，，，，最终如下第二幅图所示， ，，，，，，伞顶部画好了

用CAD绘制雨伞的详细教程

6、画伞柄， ，，，，，，这里较量重大。。。。 。 。

1)PL， ，，，，，，回车

2)300,200， ，，，，，，回车

3)300,90， ，，，，，，回车

4)A， ，，，，，，回车

5)S， ，，，，，，回车

6)265,70， ，，，，，，回车

7)250,90， ，，，，，，回车

8)回车

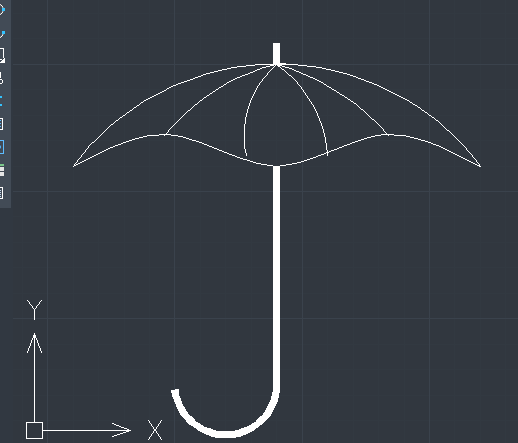

执行以上操作， ，，，，，，整个雨伞就画好了， ，，，，，，见下图

用CAD绘制雨伞的详细教程
