CAD绘制剖面图的技巧
怎样使用CAD绘制剖面图呢？？？？？？？？下面是详细的绘制教程。。。。。。。

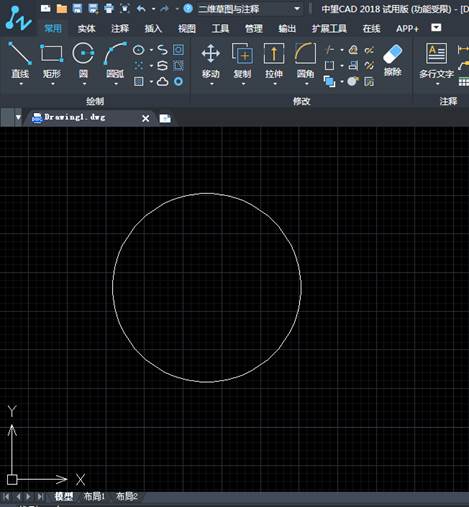

1、翻开所需绘制剖面线的图形文件。。。。。。。

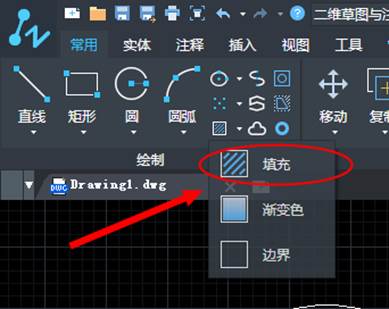

2、在绘制工具栏中找到填充功效，，，，，，如圈选所示。。。。。。。

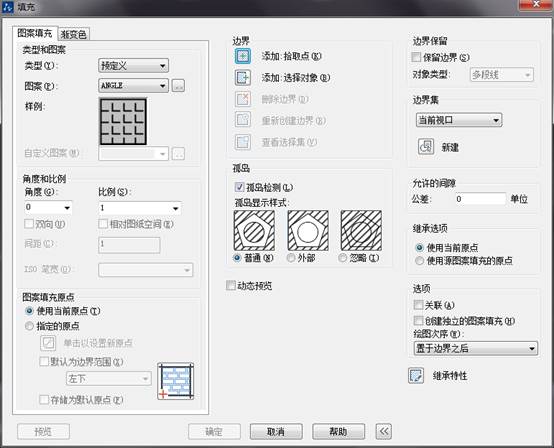

3、翻开图案填充和渐变色窗口。。。。。。。

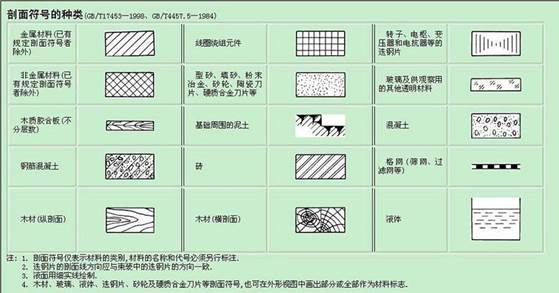

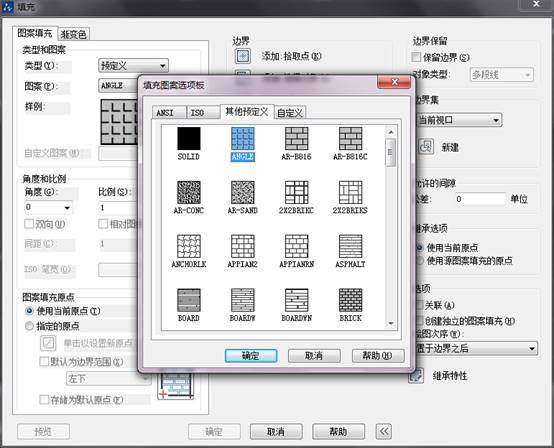

4、凭证质料要求选择所需样例图案。。。。。。。

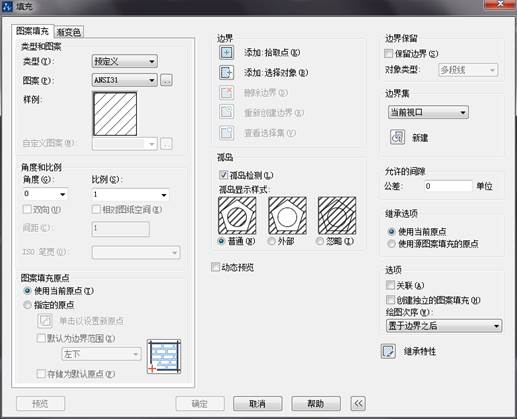

5、凭证图形大�。。。。。。。�，，，，图纸要求，，，，，，图案形状等选择样例填充图案角度及比例。。。。。。。
6、选择界线的方法有拾取点和选择工具两种，，，，，，若是图形简朴简单，，，，，，与其他图形无干预，，，，，，可直接接纳拾取点点击图形内部即可选中图形。。。。。。。如图形较为重大，，，，，，且与相邻图形干预较多，，，，，，可接纳选择工具依次选取图形界线完成图形界线选择。。。。。。。

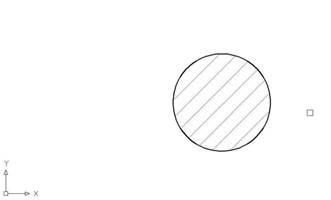

7、选择完成界线后直接确认完成剖面线填充
8、如在确认后相对剖面线举行修改可直接双击剖面线举行修改，，，，，，如想修改界线可选择删除功效重新举行界线选择。。。。。。。
以上是绘制剖面图的详细办法，，，，，，想实验的朋侪就快快下手吧！
