CAD怎么画角钢? CAD画角钢的教程
接下来我们来看看CAD中绘制一个角钢的符号的教程，，， ，，，，，有需要的朋侪可以参考一下。。。。 。。。。

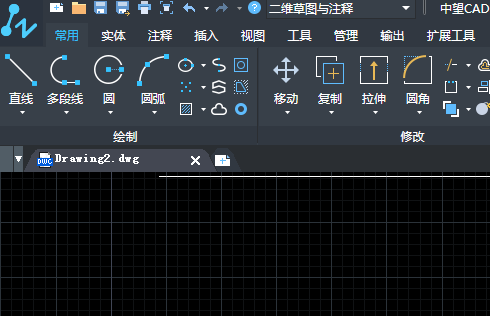

1、翻开CAD这款软件，，， ，，，，，进入CAD的操作界面如图所示：

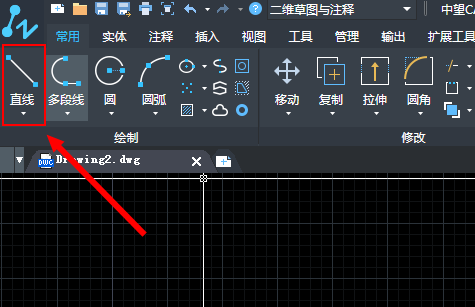

2、在该界面内找到直线下令，，， ，，，，，如图所示：

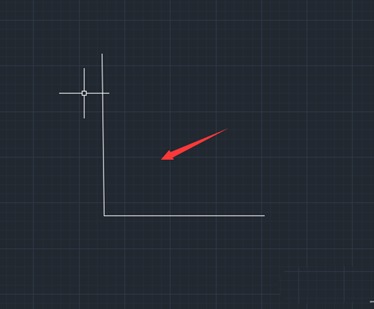

3、使用直线下令画出角钢的外边轮廓，，， ，，，，，如图所示：

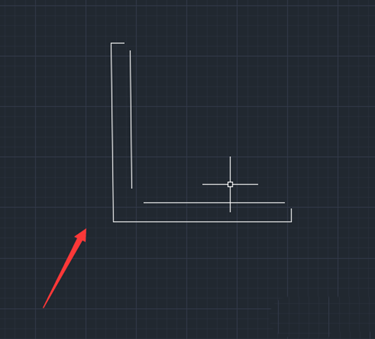

4、在使用直线下令画出角钢的内边轮廓并预留出拐角，，， ，，，，，如图所示：

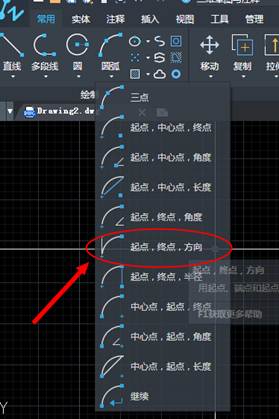

5、在绘制区找到圆弧选项，，， ，，，，，点击圆弧选项在其子级菜单里找到起点、端点、偏向选项，，， ，，，，，如图所示：

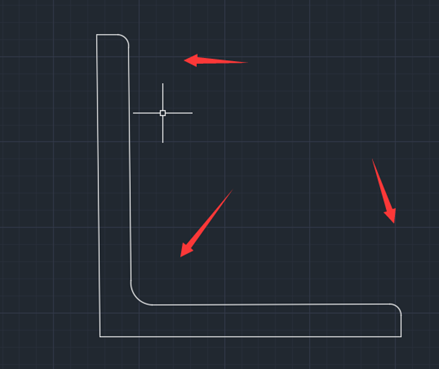

6、选择起点、端点、偏向选项，，， ，，，，，在图中拐角处画出圆弧！�。。 。。。。�，， ，，，，，如图所示：

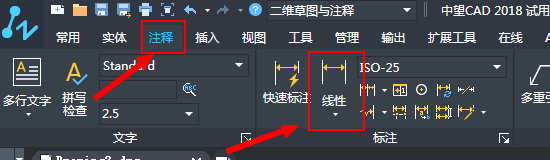

7、画好角钢之后，，， ，，，，，在注释菜单栏中找到线性标注选项，，， ，，，，，并点击线型，，， ，，，，，如图所示：
8、使用线性标注将角钢直线部分所有标注上，，， ，，，，，如图所示：

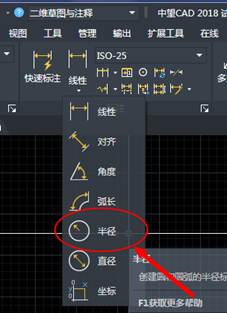

9、点击线性标注选项，，， ，，，，，在其子级菜单里找到半径标注选项，，， ，，，，，如图所示：

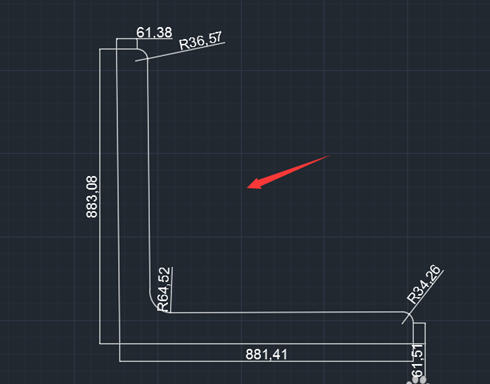

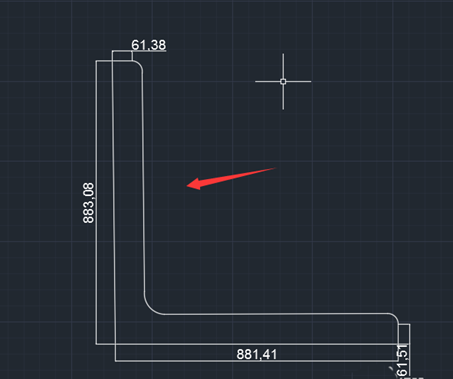

10、选择半径标注选项，，， ，，，，，将角钢的圆弧部分标注上这样23411永利角钢就画好了，，， ，，，，，如图所示：
上面就是绘制角钢的办法，，， ，，，，，你们掌握了吗？？？ ？？？？？
