CAD通告牌制作流程
今天小编就给各人带来中望CAD三维建模教程：通告牌制作流程，，， ，，，，，下面我们一起来看看CAD实例的详细内容 。。。。。

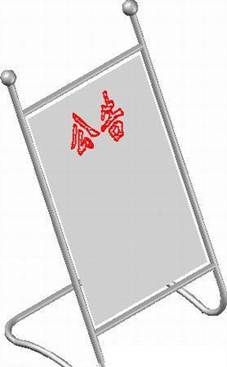

首先，，， ，，，，，来看看CAD制作的效果图吧 。。。。。
详细办法如下：

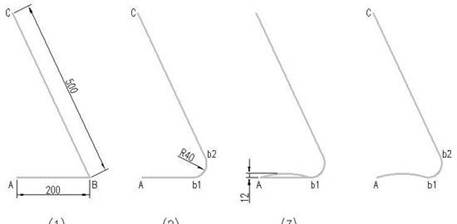

办法一、首先使用CAD软件在画布中绘制一个侧面的框架一，，， ，，，，，如图所示：
1、首先绘制一个框架的轮廓线，，， ，，，，，我们使用CAD下令【PL】或者【L】来绘制轮廓线，，， ，，，，，然后设置两条线的夹角在65度左右 。。。。。
2、然后使用【F】下令，，， ，，，，，绘制圆角，，， ，，，，，
3、然后在A和B1两点之间做一个圆� 。。。。。� ，，，，，设置圆弧的高度在12，，， ，，，，，如图所示：
4、然后我们选择下面的直线举行删除 。。。。。

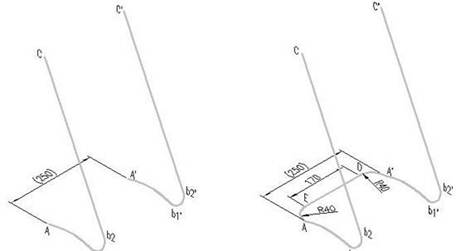

办法二、然后绘制另一侧的框架和底部的框架 。。。。。如图所示：
1、点击菜单栏中的视图，，， ，，，，，然后选择东南等轴测按钮，，， ，，，，，然后将一个视点设置为东南等轴测，，， ，，，，，接着绕X轴旋转-90度、
2、复制前面的框架，，， ，，，，，然后在距离为250的地方举行粘贴 。。。。。
3、然后使用PL下令才绘制底部的框架 。。。。。

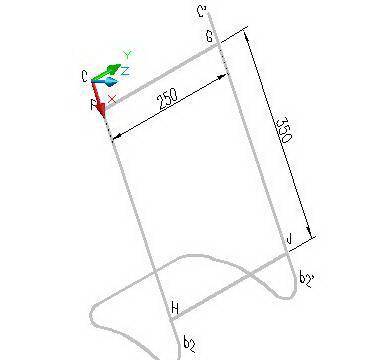

办法三、设置好视图，，， ，，，，，然后使用直线下令，，， ，，，，，在F的坐标50,0,0，，， ，，，，，输入距离为250，，， ，，，，，获得直线FG 。。。。。同理，，， ，，，，，我们也绘制HJ，，， ，，，，，如图所示：

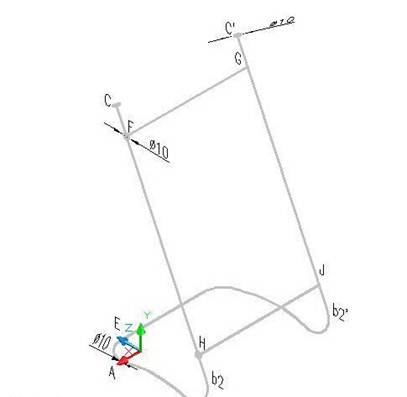

办法四、绘制顶部的拉伸圆，，， ，，，，，首先我们设置好合适的视图，，， ，，，，，然后设置工具箱中的圆下令，，， ，，，，，在圆心C点，，， ，，，，，做一个半径为5的圆，，， ，，，，，同理，，， ，，，，，我们在圆心C'处也做一个圆，，， ，，，，，如图所示：

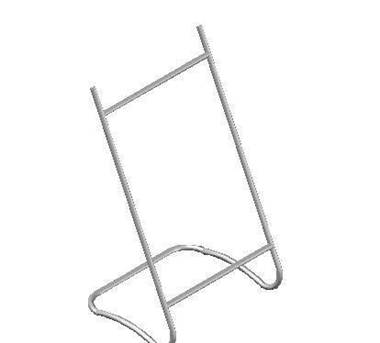

办法五、拉伸实体工具，，， ，，，，，启动拉伸下令，，， ，，，，，然后选择路径选项，，， ，，，，，选择FG，，， ，，，，，接着点击菜单栏中的视图，，， ，，，，，然后着色，，， ，，，，，最后点击体着色 。。。。。如图所示：

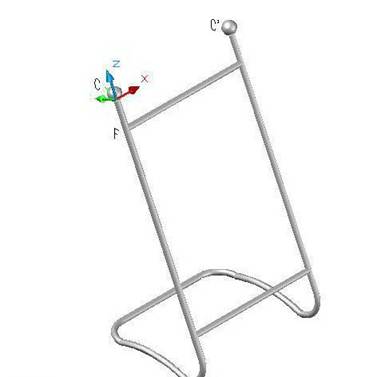

办法六、绘制顶部小球 。。。。。首先设置好视图，，， ，，，，，之后，，， ，，，，，我们绘制小球，，， ，，，，，启动球体下令，，， ，，，，，然后球心在0.0.10，，， ，，，，，半径设置为12.如图所示：

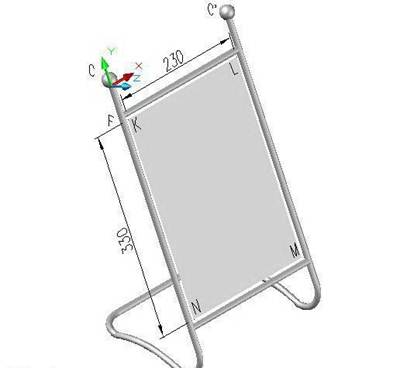

办法七、绘制通告板，，， ，，，，，首先启动_3DFACE三维面下令，，， ，，，，，然后使用自动捕获，，， ，，，，，from 基点: (单击点F)<偏移>: @10,-10，，， ，，，，，指定第一点K，，， ，，，，，(光标移向Y的负偏向)230↙，，， ，，，，，输入距离指定第二点L，，， ，，，，， (光标向X偏向移)330↙，，， ，，，，，输入距离指定第三点M，，， ，，，，， (光标向Y的负偏向移)230↙，，， ，，，，，输入距离指定第四点N 。。。。。获得三维面KLMN 。。。。。如图所示：

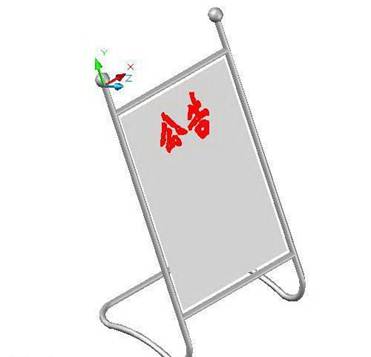

办法八、然后我们在通告栏中输入我们需要的文字，，， ，，，，，通告字高建议为60，，， ，，，，，如图所示：
最后，，， ，，，，，我们合并所有的工具 。。。。。
以上就是绘制通告牌的所有内容，，， ，，，，，希望对各人有资助！
