CAD设置偏移尺寸的教程
CAD偏移尺寸与现实尺寸不是1:1该怎么办？ ？？？？？？CAD中绘制图纸的时间， ，，，，偏移现实尺寸与设定尺寸成比例关系， ，，，，不是1:1的比例， ，，，，该怎么办呢？ ？？？？？？今天小编给各人先容CAD设置偏移尺寸的教程， ，，，，看看怎样将现实尺寸与偏移尺寸设置为1:1， ，，，，下面是详细的教程。。。。 。。

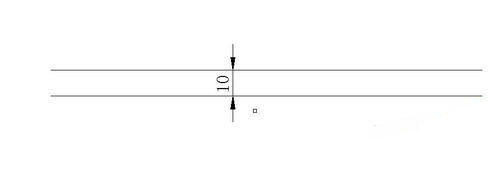

1、举个例子来说明， ，，，，按偏移5mm为例。。。。 。。在CAD中设置偏移量为5mm， ，，，，现实偏移量为10mm【如下图】
2、翻开CAD软件， ，，，，进入绘图界面。。。。 。。

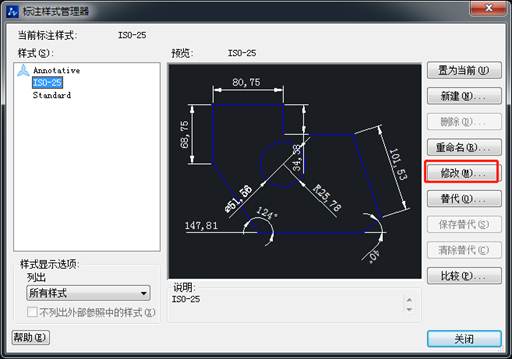

3、在下令行内里输入下令“D”进入“标注样式编辑器”对话框。。。。 。。在"样式"栏中选择所要修改的样式【以ISO-25为例】， ，，，，在点击右边的“修改（M）”按钮。。。。 。。

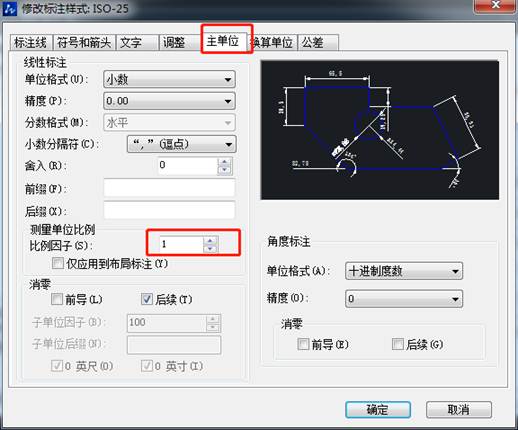

4、进入“修改标注样式：ISO-25”对话框， ，，，，对话框中选择“主单位”选项。。。。 。。在“丈量单位比例”内里修改比例因子【把2改为1】。。。。 。。点击“确认”， ，，，，返回“标注样式编辑器”对话框， ，，，，再点击“置为目今（U）”， ，，，，选择“关闭”即可。。。。 。。

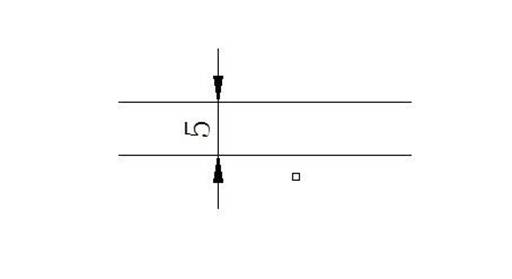

5、重新画一条直线， ，，，，设定偏移量5mm， ，，，，点击偏移， ，，，，在标注尺寸审查现实偏移量是否为5mm。。。。 。。
注重事项：若是需要设置差别比例， ，，，，也可以在”丈量单位比例”设置差别的比例。。。。 。。选择好需要修改的样式， ，，，，修改比例后需选择置为目今按钮。。。。 。。以上就是CAD设置偏移尺寸的教程， ，，，，希望各人喜欢。。。。 。。
