CAD绘制混凝土构件的要领
作为一款常用的工程绘图软件，， ，，，，，，我们会经常用到CAD举行绘制混凝土构件 。。。。。。。。详细怎么操作呢？？？ ？ ？？？接下来给各人先容一下绘制要领，， ，，，，，，有需要的朋侪一起去看看吧！
要领：

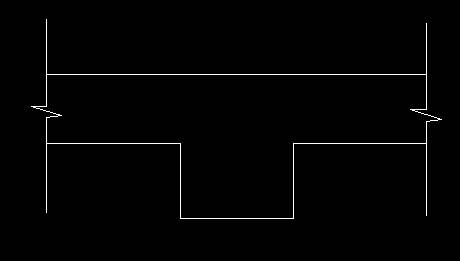

1、首先翻开CAD软件后，， ，，，，，，我们在软件页面上制作出某个混凝土构件的截面，， ，，，，，，如下图所示 。。。。。。。。
2、截面起源绘制好后，， ，，，，，，接下来就需要我们给该截面插入图案填充 。。。。。。。。在下面的下令栏中输入“H”，， ，，，，，，再按回车键 。。。。。。。。

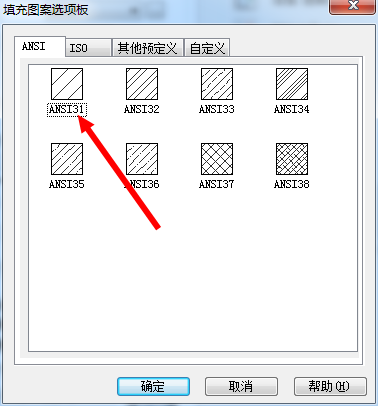

3、此时会弹出“图案填充和渐变色”对话框，， ，，，，，，我们先在“图案填充选项板”中选择好下图箭头所指的图案 。。。。。。。。

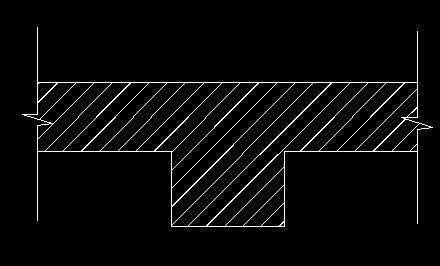

4、接着通过“界线→添加：拾取点”功效选定好需要填充的规模，， ，，，，，，点击确定就会泛起下图这样的图形了 。。。。。。。。

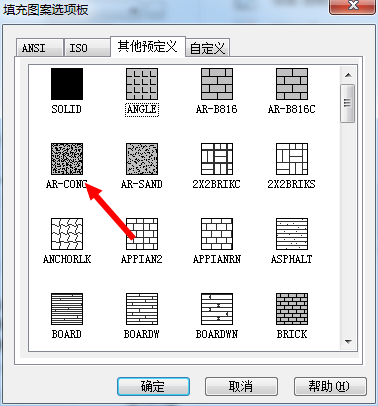

5、之后再翻开“填充图案选项版”，， ，，，，，，然后选择内里的AR—CONC图形 。。。。。。。。

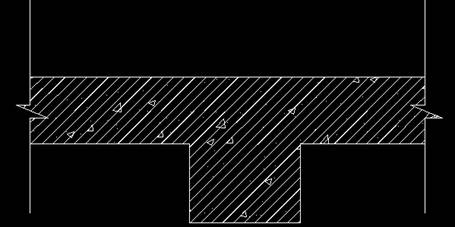

6、接着再凭证办法四的操作我们就能够获得下图显示的图形了，， ，，，，，，这样就已经完成混凝土构件的绘制事情了 。。。。。。。。
以上就是详细的绘制教程，， ，，，，，，希望对各人有所资助！
