CAD怎么画钢琴平面图
CAD怎么画出钢琴的平面图呢？？？？ ？？？很简朴的 ，，，，，，，有需要的朋侪下手试试吧。 。。 。。。。 。

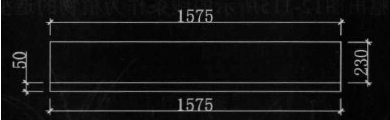

1、启动中望CAD软件 ，，，，，，，执行“矩形”下令（rec）,绘制1575mmX230mm和1575X50mm的直角矩形。 。。 。。。。 。

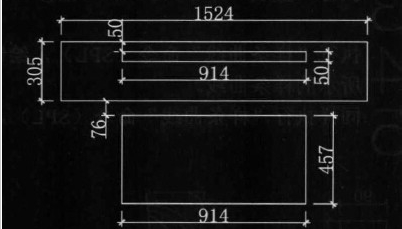

2、执行矩形下令和移动下令（M） ，，，，，，，绘制出如图所示图形。 。。 。。。。 。
3、执行移动下令 ，，，，，，，按[F8]键翻开“正交”模式 ，，，，，，，捕获上一步绘制的矩形中点 ，，，，，，，将二部分直角矩形图形组合在一起。 。。 。。。。 。

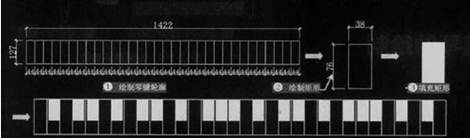

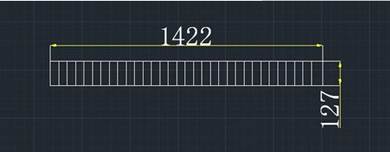

4、执行“矩形”下令（rec）,绘制一个1422mmX127mm的直角矩形 ，，，，，，，执行剖析下令（X）将直角矩形工具举行找散操作；； ； ；；；再执行“偏移”下令（O） ，，，，，，，将竖线依次向右偏移44mm的距离 ，，，，，，，从而完成钢琴轮廊的绘制。 。。 。。。。 。
5、执行“矩形”下令 ，，，，，，，绘制一个38mmX76mm的直角矩形 ，，，，，，，再执行“图案填充”下令（BHA） ，，，，，，，选择预界说 ，，，，，，，填充图案为“solid”,对矩形工具举行填充 ，，，，，，，最后执行复制下令（co）,将填充好的矩形图案复制到图中所示的位置。 。。 。。。。 。

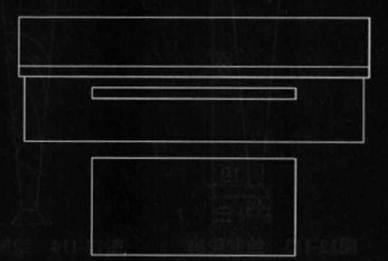

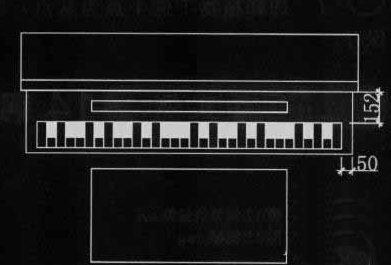

6、执行“移动”下令 ，，，，，，，将钢琴琴键移动到图中所示的位置 ，，，，，，，从而完成钢琴的绘制。 。。 。。。。 。
以上就是CAD绘制钢琴的办法 ，，，，，，，希望各人的喜欢。 。。 。。。。 。
