CAD客餐厅吊顶画法
本教程是给各人先容一下客餐厅吊顶的画法，， ，，，详细请看一下办法。。 。。 。。。。

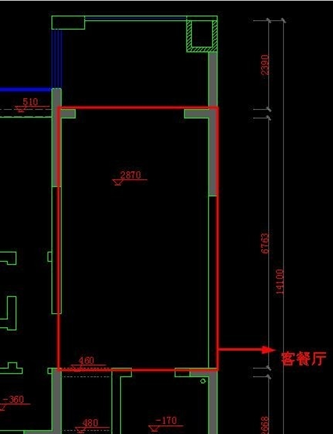

1.复制平面结构图。。 。。 。。。。
2.把平面内里家居等装备删除掉。。 。。 。。。。

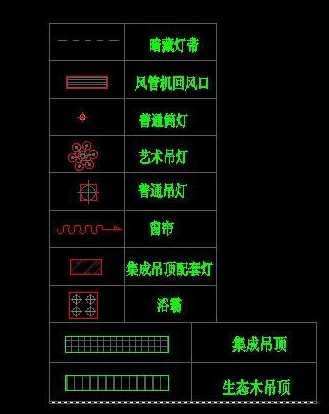

3.复制图例到右下角位置。。 。。 。。。。

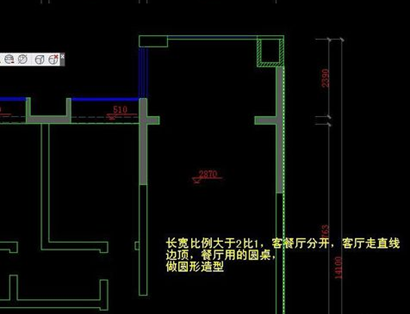

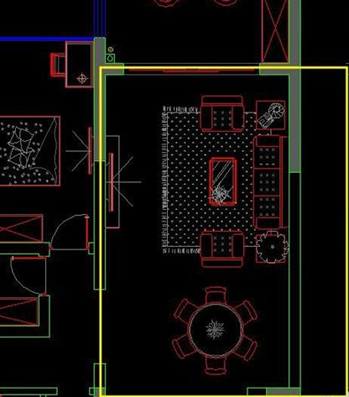

4.剖析平面安排图，， ，，，得出吊顶的样式，， ，，，长宽比例大于2比1，， ，，，需要客餐厅脱离，， ，，，业主要排放圆桌，， ，，，餐厅吊顶就吊圆形相呼应。。 。。 。。。。

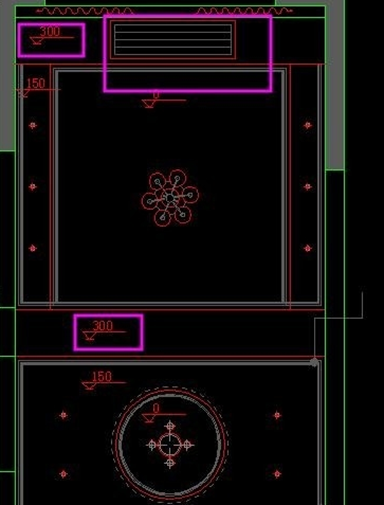

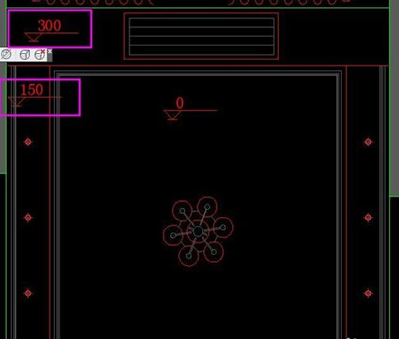

5.客厅画直线边顶，， ，，，由于要装置中央空调，， ，，，以是放中央空调出风口的位置高300mm以上，， ，，，宽600 mm以上。。 。。 。。。。

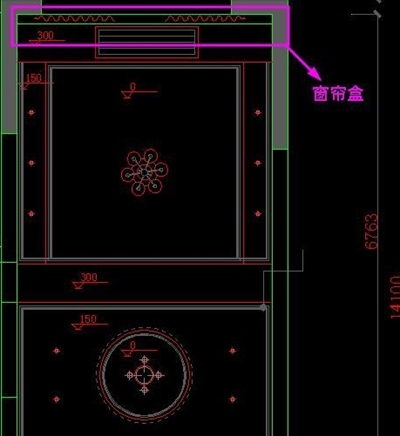

6.预留好窗帘盒的位置。。 。。 。。。。

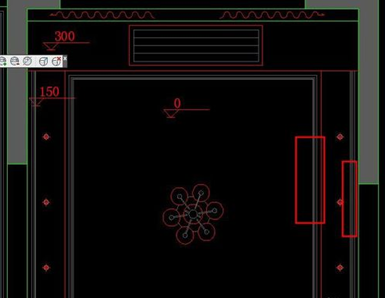

7.确定中央空调出风口的位置。。 。。 。。。。

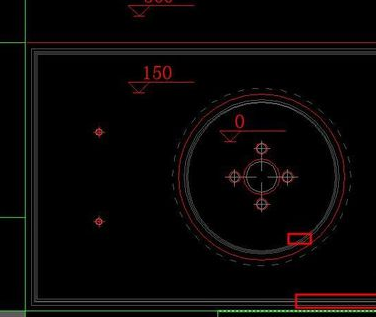

8.绘制阴角线。。 。。 。。。。

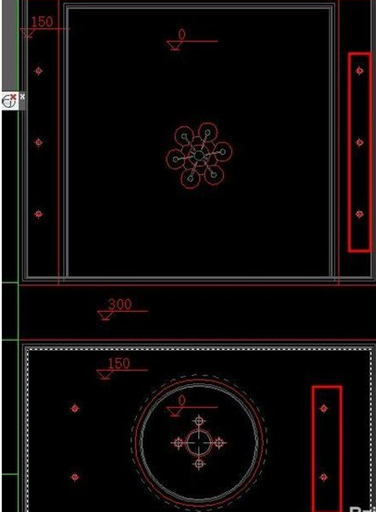

9.安排筒灯。。 。。 。。。。

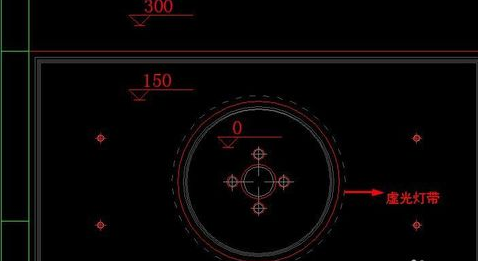

10.绘制餐厅虚光灯带。。 。。 。。。。

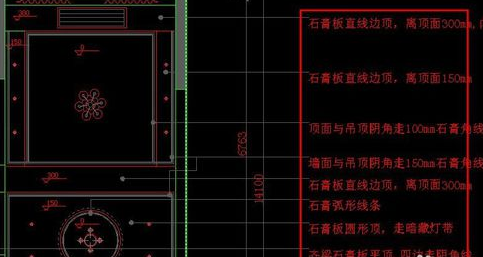

11.标注好文字说明。。 。。 。。。。

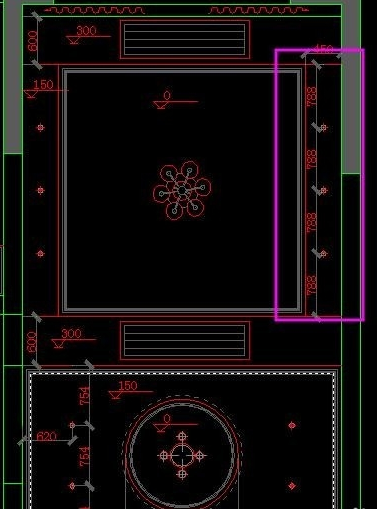

12.标注平面尺寸。。 。。 。。。。
以上就是CAD客餐厅的吊顶画法了，， ，，，各人可以实验一下的。。 。。 。。。。
