用CAD区域笼罩解决线条穿越尺寸数字的问题

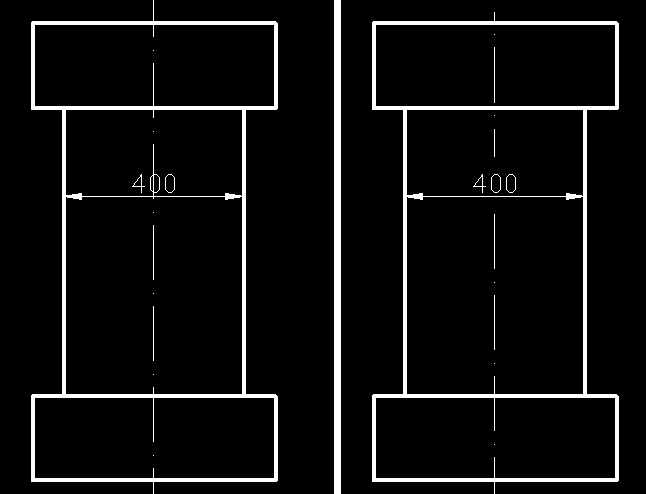

各人看一下下面两幅图的区别在哪？？？？？？下图左， ，，，，，，，点划线穿越了尺寸数字400.凭证机械制图国家标准划定（GB/T17450-1998）， ，，，，，，，这是不允许的 。。。。。此时点划线应该断开， ，，，，，，，像下图右那样 。。。。。

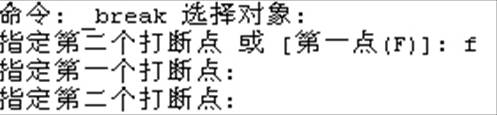

虽然可以用“打断”下令， ，，，，，，，打断下令是BR， ，，，，，，，选定了工具（点划线为工具）后， ，，，，，，，选F， ，，，，，，，即重新选择第一打断点， ，，，，，，，再指定第二打断点， ，，，，，，，二个打断点划分在400的上方和下方一点点 。。。。。

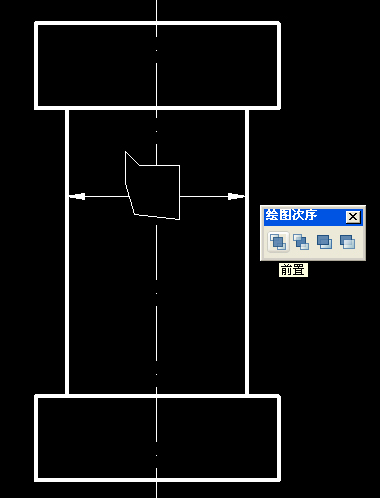

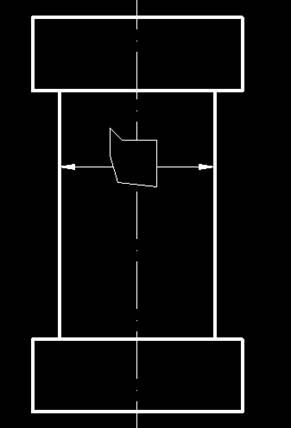

现在用区域笼罩来解决这个问题 。。。。。区域笼罩的下令是Wipeout， ，，，，，，，或在“绘图”菜单下找到， ，，，，，，，若是是CAD高版本， ，，，，，，，又记不住下令， ，，，，，，，就把高版本中的菜单翻开， ，，，，，，，在“绘图”菜单下找 。。。。。� ；；；；；銮蛄值那�， ，，，，，，，是一个多边形 。。。。。� ；；；；；煤�， ，，，，，，，区域笼罩是遮掩了400尺寸的 。。。。。

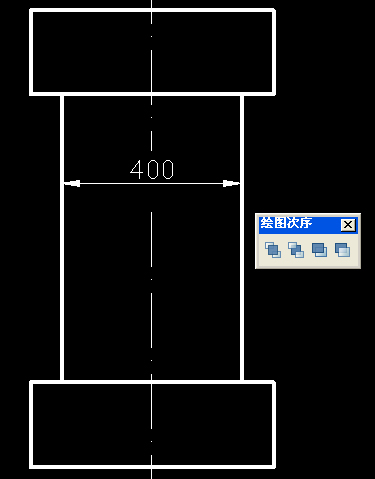

翻开“绘图序次”工具， ，，，，，，，低版CAD在右下角， ，，，，，，，高版CAD在绘图面板， ，，，，，，，或者在“窗口”菜单中找到翻开 。。。。。点击“前置”， ，，，，，，，选择400尺寸， ，，，，，，，就是把400尺寸前置到笼罩之上 。。。。。
只要做到上面所说的就可以用CAD区域笼罩解决线条穿越尺寸数字的问题啦！

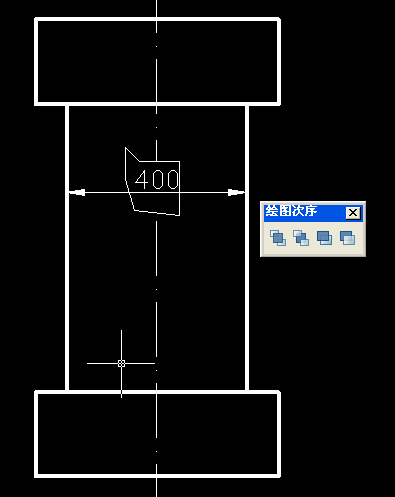

这样做了以后， ，，，，，，，400就显示在笼罩之上了 。。。。。
可是， ，，，，，，，笼罩的边框在那里， ，，，，，，，很挡事 。。。。。再次使用区域笼罩下令， ，，，，，，，选择“边框（f）”在模式下选择关闭边框（off） 。。。。。
最后的效果是这样的 。。。。。很好 。。。。。
