CAD建设内部图块的教程
关于CAD入门学者来说 ，，，，，，必需要学会建设内部图块这个基础操作的 ，，，，，，接下来给各人分享一下建设内部图块的详细办法。。。。。。。。

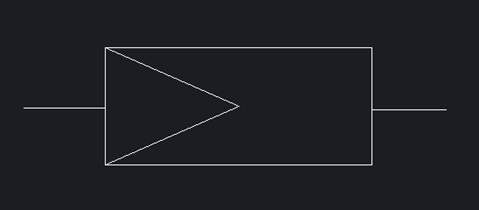

1.按【Ctrl+O】快捷键翻开一个图形文件 ，，，，，，如图所示。。。。。。。。

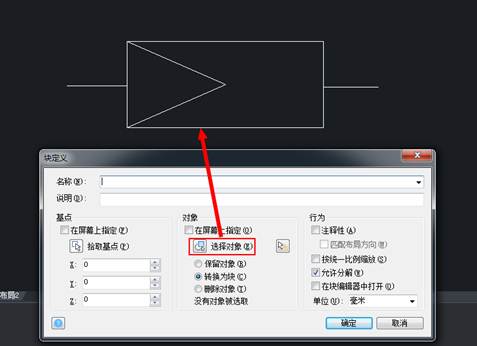

2.CAD单击“默认“工具栏中的“建设块”按钮
，，，，，，翻开“块界说”对话框 ，，，，，，如图所示。。。。。。。。
单击“工具”参数栏中的“选择工具”按钮 ，，，，，，在视图中选中图形 ，，，，，， 然后按【Enter】键返回到"块界说"对话框。。。。。。。。

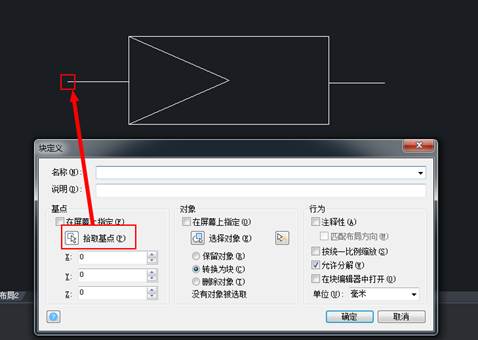

3.在“块界说”对话框的“名称”文本框中输入图块名称“二极管” ，，，，，， 然后单击“基点”参数栏中的“拾取点“按钮；；；；；；；系统回到绘图区域 ，，，，，，用鼠标左键单击图形的一点(这体现界说图块的插入基点) ，，，，，，如图所示。。。。。。。。

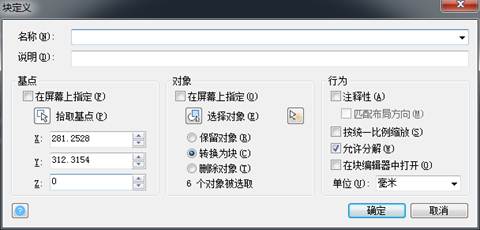

4.系统返回“块界说”对话框 ，，，，，，“基点”参数栏将会显示适才捕获的插入基点的坐标值。。。。。。。。凭证海内工程制图的现真相形 ，，，，，，我们设置“块单位”为毫米 ，，，，，，然后在“说明”文本框中输入文字说明 ，，，，，，最后单击“确定”按钮 ，，，，，，完成内部图块的界说 ，，，，，，如图所示。。。。。。。。

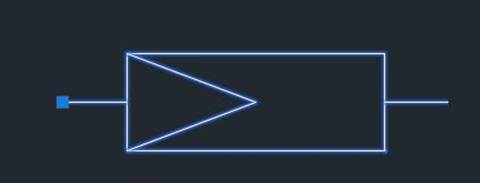

5.在CAD绘图区域选中二极管图形 ，，，，，，我们发明该图形已经被界说为图块 ，，，，，，并且在插入基点位置显示夹点 ，，，，，，如图所示。。。。。。。。
