CAD给标注添加磨练标注的教程
CAD磨练标注使用户可以有用地转达应检查制造的部件的频率， ，，，，，，以确保标注值和部件公差处于指定规模内。。。。。。。。磨练标注由边框和文字值组成。。。。。。。。磨练标注的边框由两条平行线组成， ，，，，，，最后呈圆形或方形。。。。。。。。文字值用笔直线离隔。。。。。。。。磨练标注最多可以包括三种差别的信息字段：磨练标签、标注值和磨练率。。。。。。。。

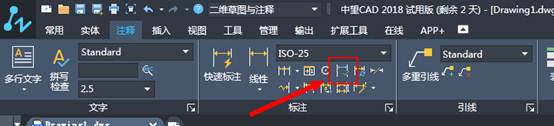

1.单击CAD“注释”工具栏中的“磨练”按钮， ，，，，，，或输入【DIMINSPECT】下令， ，，，，，，翻开如图所示的“磨练标注”对话框。。。。。。。。

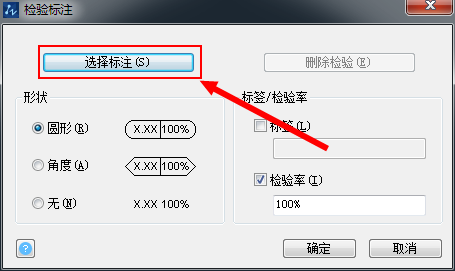

2.在“磨练标注”对话框中单击“选择标注” 按钮， ，，，，，，然后在视图中选择一个尺寸标注， ，，，，，，按【Enter】键返回到“磨练标注”对话框。。。。。。。。

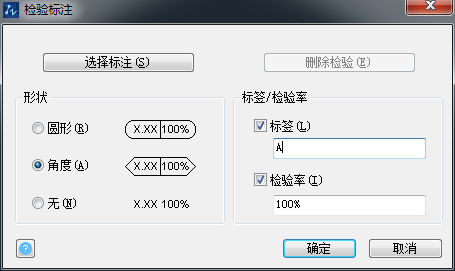

3. 在“形状”参数栏中选择线框类型；；；； ； ；；在“标签/磨练率”参数栏中指定所需的选项， ，，，，，，选中“标签”复选框， ，，，，，， 然后在文本框中输入所需的标签；；；； ； ；；选中“磨练率”复选框， ，，，，，，然后在文本框中输入所需的磨练率。。。。。。。。
4.单击“确定”按钮。。。。。。。。
注：可以将磨练标注添加到任何类型的标注。。。。。。。。磨练标注的目今值显示在特征选项板的“其他”下。。。。。。。。这些值包括用于控制边框外观以及标签和磨练率值的文字的特征。。。。。。。。
