CAD怎样设计机械零件的平面图呢？？？？？？ ？？在CAD中绘制平面图是较量简朴的，，，，，，今天给各人分享制作一个很简朴的弯头零件平面图的要领，，，，，，各人以后可以参考设计，，，，，，一起来看看详细的操作教程吧：

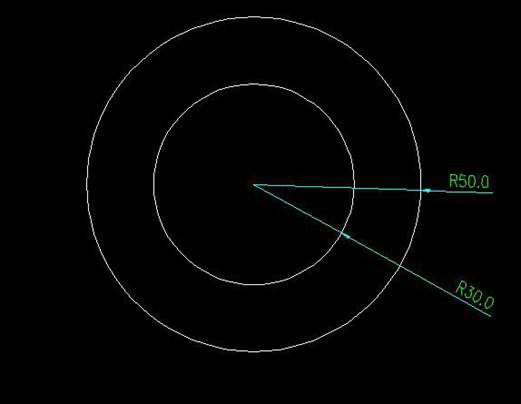

1、先翻开CAD制图软件，，，，，，新建一张图纸，，，，，，在绘制区域画两个同心圆，，，，，，半径划分为30mm和50mm，，，，，，如下图所示：

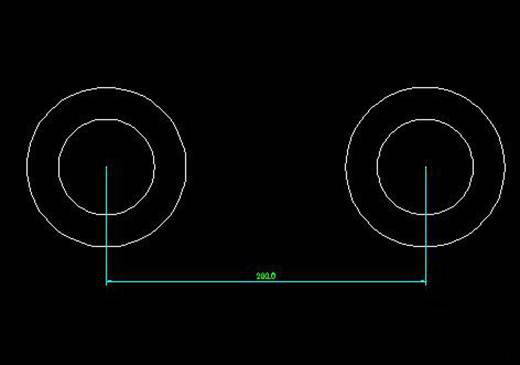

2、接着沿着办法1的圆心向右200mm位置即为圆心，，，，，，复制相同的同心圆，，，，，，或者使用镜像下令，，，，，，如下图所示：

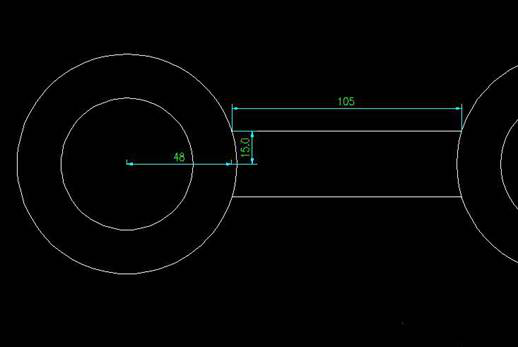

3、沿办法1的圆心向右水平48mm，，，，，，在笔直向上与大圆相交点为起点，，，，，，水平向右画线，，，，，，与另一个同心圆的大圆相交，，，，，，然后镜像爆发另外一条直线，，，，，，如下图所示：

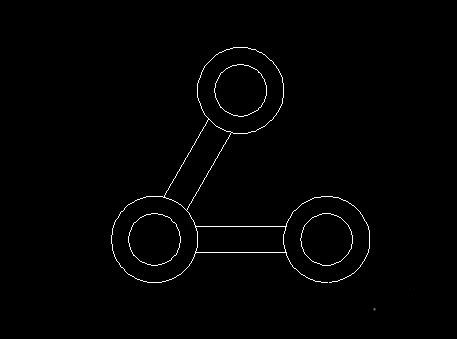

4、用旋转ro下令，，，，，，以第一个办法中的圆心为基点，，，，，，旋转第二组的同心圆和办法3中直线为工具，，，，，，再依次复制(c)、60°，，，，，，举行旋转复制，，，，，，如下图所示：

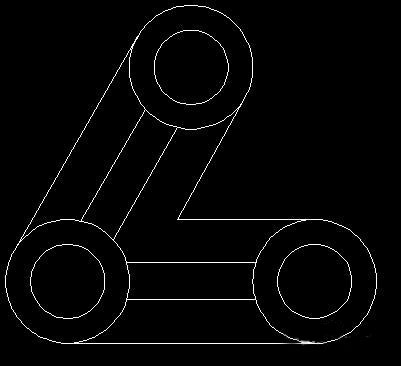

5、画办法1同心圆和办法2中同心圆外切线，，，，，，最下面的一条，，，，，，同理画办法1的同心圆以及办法4中同心圆的外切线，，，，，，最上面一条，，，，，，如图所示画两条相交线：

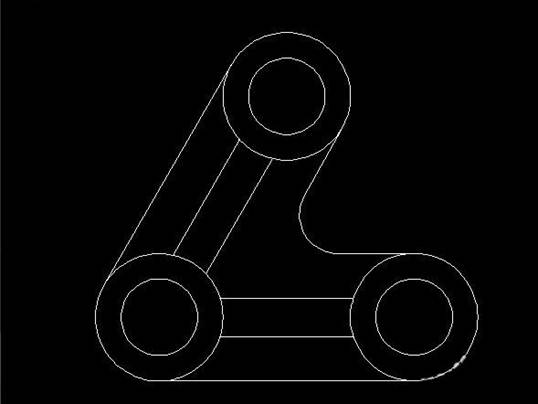

6、然后对办法6中的相交线倒圆角操作，，，，，，圆角半径是30mm，，，，，，即得最后的图形，，，，，，如下图所示：
操作完这些办法后即绘制完成一机械零件，，，，，，以上就是有关于CAD中机械零件的设计办法，，，，，，有需要的小同伴可以参考教程学习实验操作，，，，，，希望对正在学习CAD的小同伴有资助。。。。。。。
