轴测图在CAD中编写文字技巧
我们在使用轴测图文字是不可直接编写的，，，，，，我们需要用到倾斜角和旋转角来设置文字，，，，，，本文给各人先容一些使用技巧，，，，，，希望能资助到各人！
编写小技巧：
在右轴测面上编写，，，，，，文字需要接纳30度倾斜角，，，，，，同时旋转角也是30度。。。。。。
在左轴测面上编写，，，，，，文字需要接纳-30度倾斜角，，，，，，同时旋转角也是-30度。。。。。。
在上轴测面且字平行于X轴，，，，，，文字需接纳-30度倾斜角，，，，，，同时旋转角为30度。。。。。。
在上轴测面且文字平行于Y轴，，，，，，文字需接纳30度倾斜角，，，，，，同时旋转角为-30度。。。。。。
操作办法：

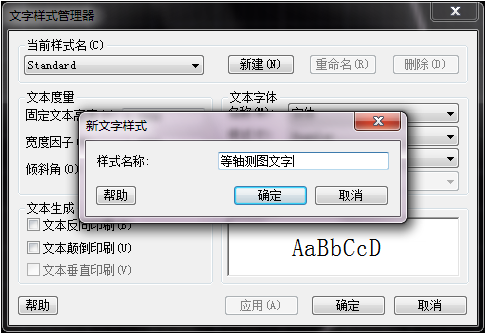

1.首先，，，，，，我们点击“名堂”再点击“文字样式”，，，，，，统弹出文字样式对话框，，，，，，单击新建按钮，，，，，，弹出新建文字样式对话框，，，，，，在样式名中输入“等轴测图文字”字样，，，，，，单击确定，，，，，，返回文字样式对话框。。。。。。

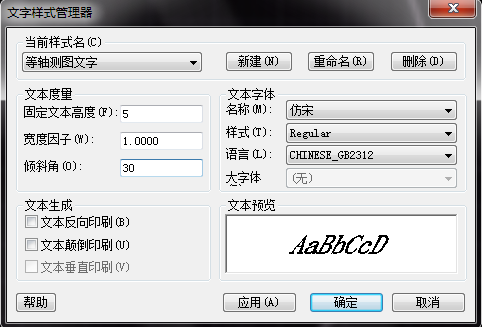

2. 在对话框中的字体选项中设置仿宋，，，，，，不勾选大字体复选框，，，，，，设置字体的高度为5，，，，，，倾斜角度为30度，，，，，，然后单击置为目今按钮。。。。。。
3.我们点击单行文字，，，，，，指定文字的的旋转角度为30度，，，，，，然后输入“右轴测面”，，，，，，即完成了右轴测面的标记，，，，，，同样的要领可以完成0轴测面、左轴测面上的文字编写，，，，，，这里我们需要注重各个面上的文字倾斜角和旋转角的角度巨细。。。。。。
