CAD坐标标注有什么用？？？？ ？
CAD坐标标注较为经常用于冲压模具尚有图纸标注这方面，，，，，，本文给各人先容一些用法。。。。。

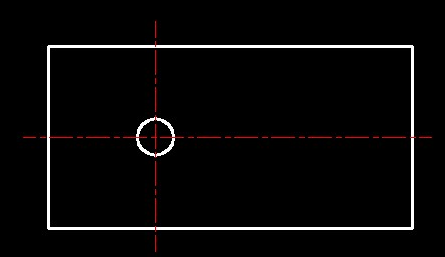

1.我们以矩形为例，，，，，，如下图：

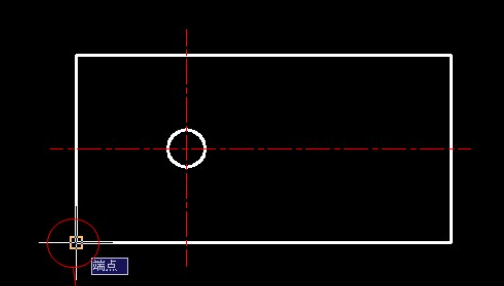

2.我们输入UCS下令,将坐标原点移动矩形左下角，，，，，，就能把原点移至下图红圆圈作为交点。。。。。
3.点击“标注”点击坐标标注，，，，，，我们也可以用快捷键：DOR。。。。。

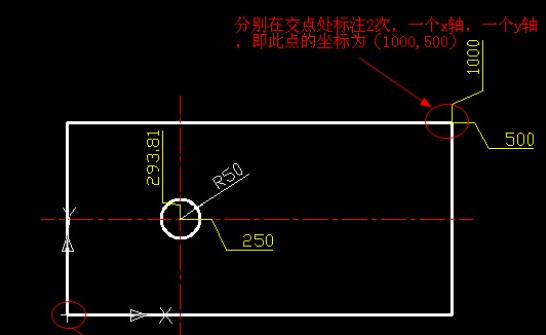

4.然后，，，，，，对图形举行标注，，，，，，每个交点举行标注2次，，，，，，一个位x轴数值，，，，，，另一个为Y轴数值，，，，，，如下图所示：
