怎样用CAD制作可编辑和拉伸的图名
怎样在CAD中制作出可编辑和拉伸的图名呢？？ ？？？？？详细办法如下：

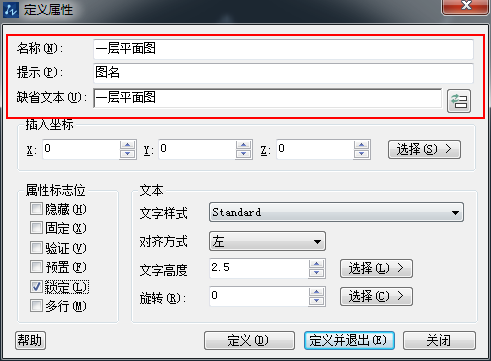

1.制作可编辑的文字 ，，，，，包括图名及绘图比例。。。。。输入att,泛起如下界面。。。。。字体选好 ，，，，，填写三个空格 ，，，，，点击确定
2.制作好的图名是一个块。。。。。

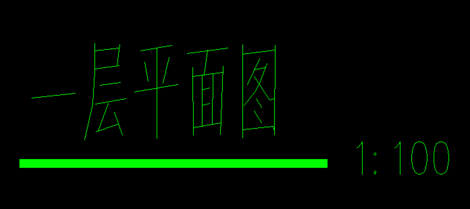

3.复制图名 ，，，，，字高通过“ctrl+1'修改 ，，，，，在图名下用多段线（pl）画成我们常见的图名形式。。。。。

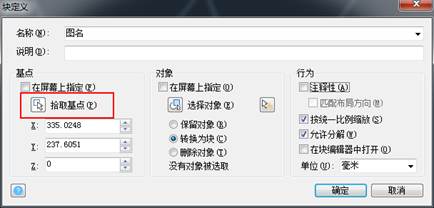

4.把这些工具制作成块（快捷键b) ，，，，，拾取点选择最左边的一点。。。。。

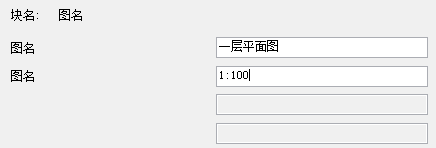

5.点击确定后泛起了编辑属性的对话框 ，，，，，两个随便填。。。。。酿成块以后双击就可以改的。。。。。
6.编辑块（快捷键be） ，，，，，选择“参数”里的线性 ，，，，，画出拉伸的轨迹。。。。。
7.在“行动”里选择拉伸 ，，，，，画个矩形的框 ，，，，，图示选择工具时 ，，，，，选择下划线和绘图比例。。。。。
8.生涯块界说 ，，，，，选择块时泛起的小三角形体现拉伸按钮 ，，，，，往左或右拉伸。。。。。
