中望CAD绘制齿轮零件图
单个圆柱齿轮一样平常用二个视图表达，，，，，， ，划定画法中划定齿顶圆和齿顶线用粗实线绘制，，，，，， ，分度圆和分度线用点划线绘制，，，，，， ，齿根圆和齿根线用细实线绘制（也可省略不画）；；；；；齿轮是机械装备中最常见的传动零件，，，，，， ，接下来看一下用CAD绘制出齿轮的简朴画法。。。。。
在剖视图中，，，，，， ，当剖切平面通过齿轮的轴线时，，，，，， ，轮齿部分一律按不剖处置惩罚，，，，，， ，此时齿根线则要用粗实线来绘制，，，，，， ，齿轮的其他部分仍凭证现实形状投影绘制。。。。。

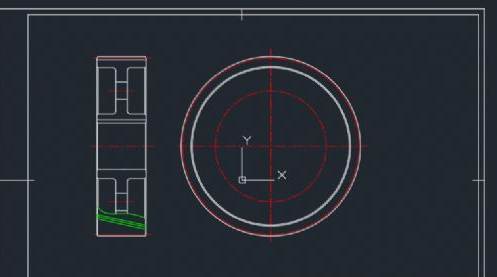

1、翻开中望CAD软件，，，，，， ，凭证齿轮的分度圆直径，，，，，， ，齿顶圆直径，，，，，， ，齿宽等各项参数，，，，，， ，绘制齿轮。。。。。如下图：

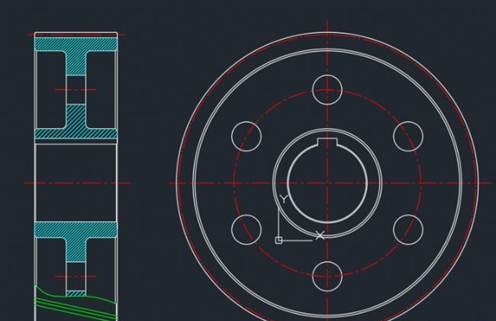

2、绘制出剖面线。。。。。

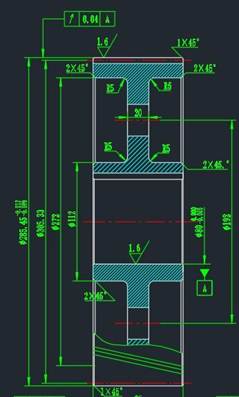

3、标上尺寸及各手艺要求参数。。。。。

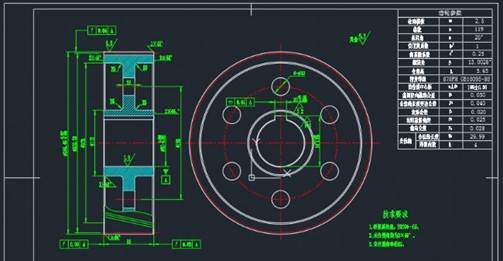

4、再把齿轮的参数表弄上，，，，，， ，这样就完成了。。。。。
