CAD要怎样画避雷接地装置
CAD中想要绘制避雷接地装置的平面图，，，，，，，，该怎么绘制呢？？？？？下面我们就来看看详细的教程。 。。。。。
1、我们先将CAD翻开并在翻开的操作界面内找到直线下令

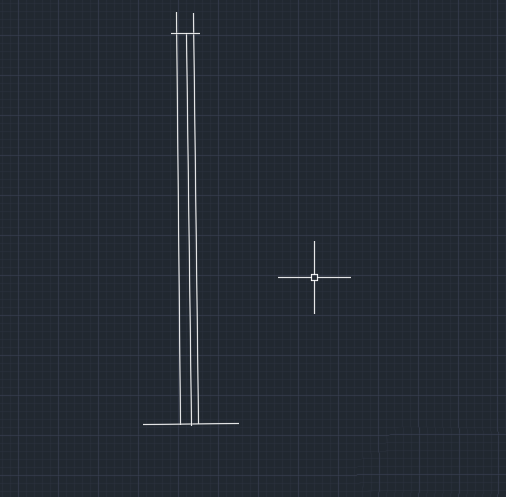

2、选择直线下令我们画出避雷接地装置的毗连线及向天装置，，，，，，，，如图所示：

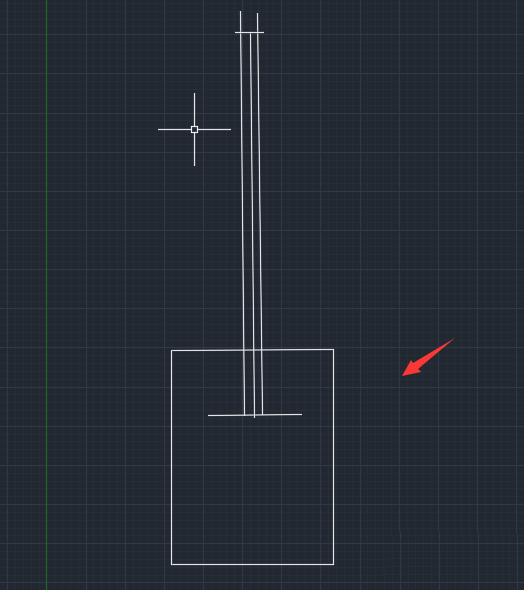

3、继续使用直线下令我们在下面绘制出避雷接地装置的埋地装置，，，，，，，，如图所示：
4、选择埋地装置和毗连线我们找到线型选项，，，，，，，，在线型内选择虚线

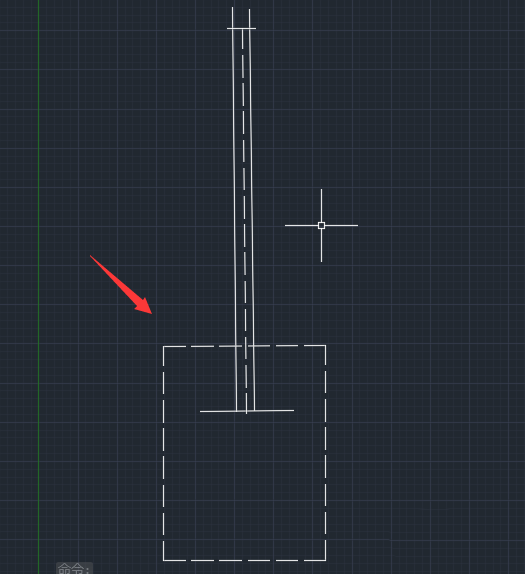

5、点击虚线之后将毗连线和埋地装置都设置为虚线线型，，，，，，，，如图所示：

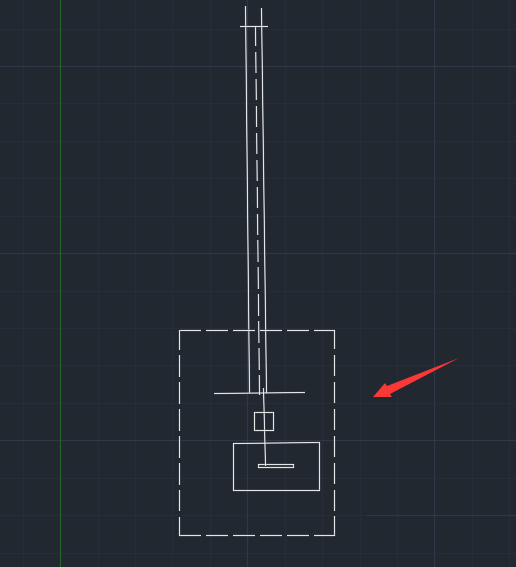

6、设置好线型之后在画出毗连线和埋地装置之间的部件图形，，，，，，，，如图所示：
7、绘制个种种图形之后再在修改里找到修剪选项
8、选择修剪选项我们选择图形将多余的线举行修剪，，，，，，，，然后再在绘图里找到填充选项

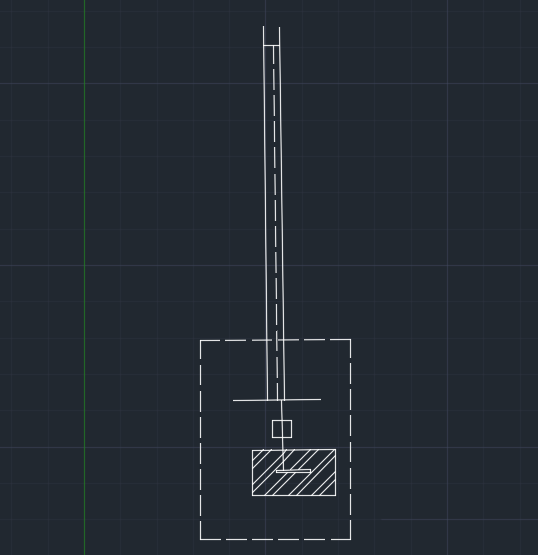

9、选择填充选项选择需要的图案，，，，，，，，将埋地装置填充为该图案，，，，，，，，这样23411永利避雷接地图形就绘制好了，，，，，，，，如图所示：
