CAD初学者教程：怎样绘制长方体和圆锥体
我们在CAD中设计楼房结构图或者说设计一些生涯用品时，，，，，，，可能也会较量经常要绘制长方体或者圆锥体，，，，，，，本文将给各人先容怎样绘制长方体和圆锥体，，，，，，，希望能资助到各人！
长方体绘制办法如下：
1.首先，，，，，，，我们翻开中望CAD软件。。。。。。 。。

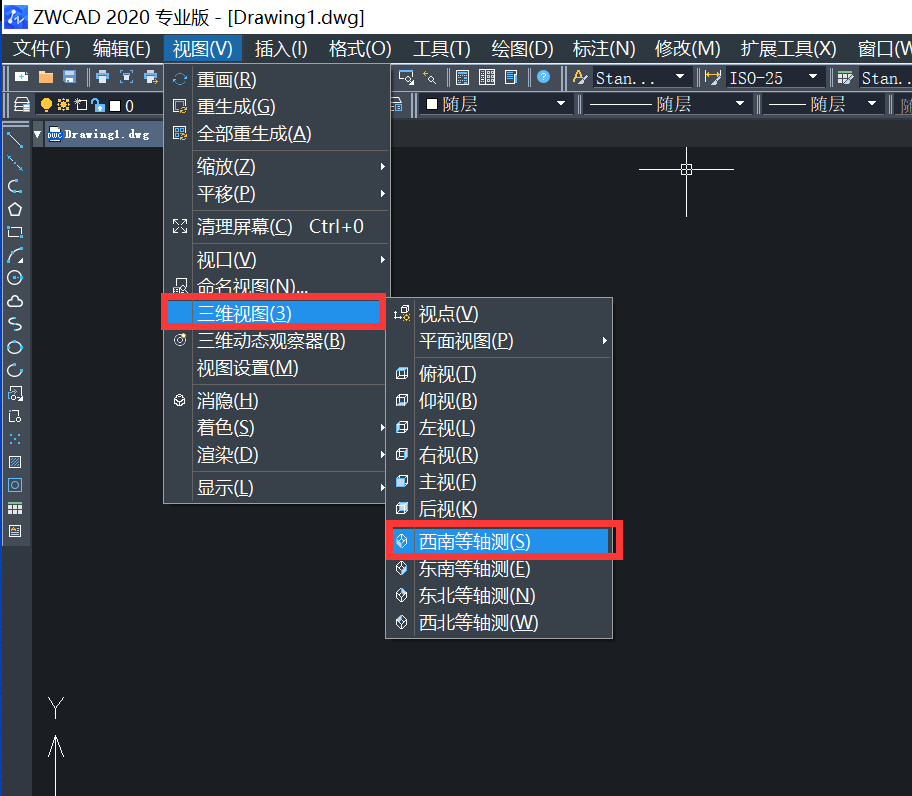

2.我们点击“视图”再点击“三维视图”点击“西南等轴测”，，，，，，，我们需要将目今视图切换到西南等轴测视图。。。。。。 。。
3.然后，，，，，，，我们在下令行输入AI_BOX并回车，，，，，，，凭证下令行的提醒建设长方体外貌。。。。。。 。。
4.下令行操作如下图：
设置相关参数如下
长方形长度120，，，，，，，
方体宽度100
长方体高度150

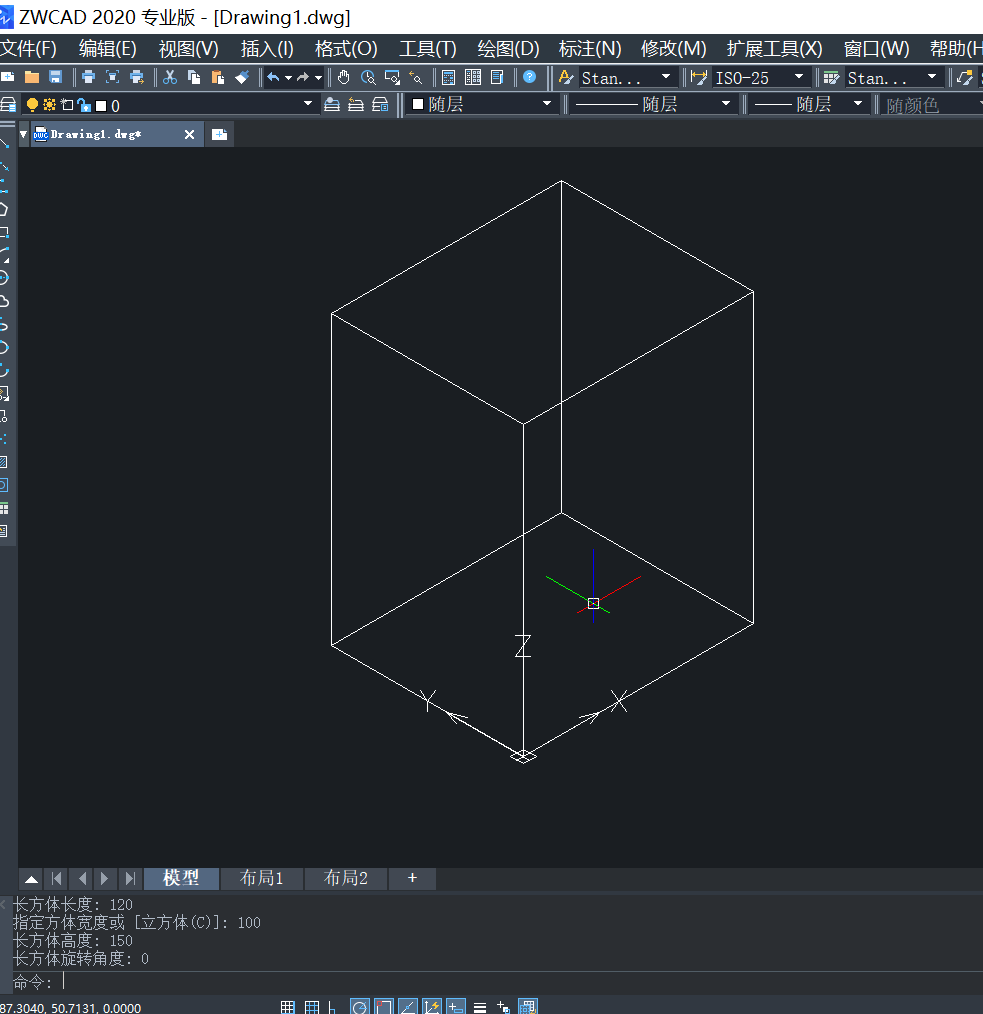

5.长方体建设乐成！
圆锥体绘制办法如下：
1.首先，，，，，，，我们翻开中望CAD软件。。。。。。 。。
2.我们点击“视图”再点击“三维视图”点击“西南等轴测”，，，，，，，我们需要将目今视图切换到西南等轴测视图。。。。。。 。。
3.在下令行输入AI_CONE并回车，，，，，，，凭证下令行提醒举行绘图。。。。。。 。。

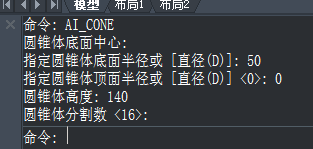

4.下令行操作如下图：设置圆心、圆锥体底面半径、圆锥体高度、及圆锥体支解的数目等相关参数。。。。。。 。。

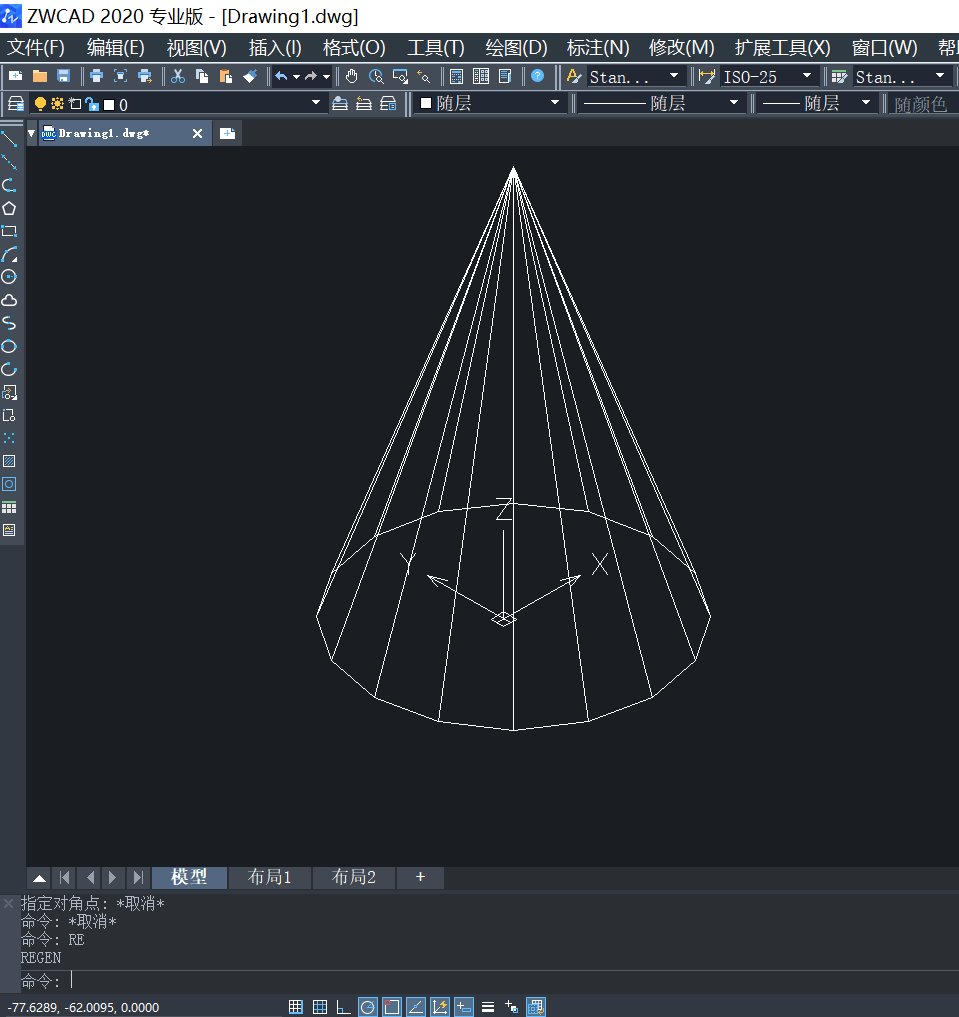

5.这样圆锥就绘制完成了！
