CAD图形排列技巧
CAD怎样使图形沿曲线排列呢？？？？？这里我们可以应用定距中分功效使特定图形沿某一曲线排列，，，，，，由于定距中分只支持用点和图块来举行中分，，，，，，以是要排列图形时，，，，，，需要将图形界说成块。。。。 。。。。

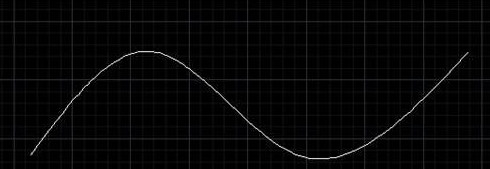

1.首先，，，，，，我们绘制一条曲线和一个用于排列的图形（三角形）。。。。 。。。。

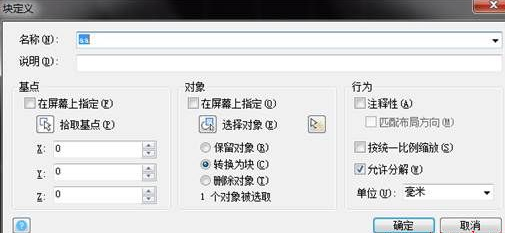

2.将三角形界说成块，，，，，，块命名为aa。。。。 。。。。
3.然后，，，，，，定距中分

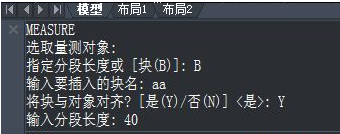

（1）在下令行中输入ME下令，，，，，，回车。。。。 。。。。
（2）选摘要定距中分的曲线。。。。 。。。。
（3）这时输入B，，，，，，输入要插入的块名：aa，，，，，，确定。。。。 。。。。
（4）提醒是否对齐块和工具，，，，，，选择Y，，，，，，回车。。。。 。。。。
（5）输入指定线段长度。。。。 。。。。

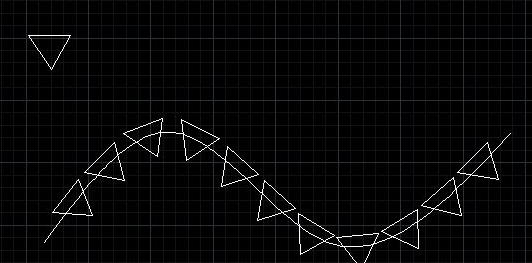

4.这样就完成图形排列了。。。。 。。。。
