CAD插入的图片怎么去掉多余的部分?
这几天看到好几个网上问关于在CAD中怎么抠掉插入图片多余部分的 ，，，，，，，，有说要插入公司LOGO的 ，，，，，，，，有说要抠花的图片的 ，，，，，，，，有要抠修建效果图的。。。。。。CAD虽然有裁剪功效 ，，，，，，，，若是是公司LOGO ，，，，，，，，形状相对规则 ，，，，，，，，还可以绘制一个界线来裁剪 ，，，，，，，，若是LOGO真的精练到可以用界线来抠的话 ，，，，，，，，大大都人就选择直接绘制好界线 ，，，，，，，，然后填充颜色 ，，，，，，，，直接用CAD图形替换图片了。。。。。。
但若是是一朵花、一小我私家物或修建的照片 ，，，，，，，，要想在CAD中将界线一点点画出来就太贫困了 ，，，，，，，，通常不这么做 ，，，，，，，，需要借助PS的图片处置惩罚软件 ，，，，，，，，关于图像的裁剪之前发过文章 ，，，，，，，，可以看下面履历链接。。。。。。本篇重点先容使用图像软件抠图的要领。。。。。。
一、用PS将图像处置惩罚成透明
1、PS不是我的强项 ，，，，，，，，这里只是简朴先容一下图像处置惩罚成什么状态 ，，，，，，，，生涯成什么名堂就可以知足要求 ，，，，，，，，详细选择技巧、图片处置惩罚技巧就不细讲了。。。。。。启动PS ，，，，，，，，翻开我们要处置惩罚的图片 ，，，，，，，，如图所示的变形金刚和汽车的图片。。。。。。

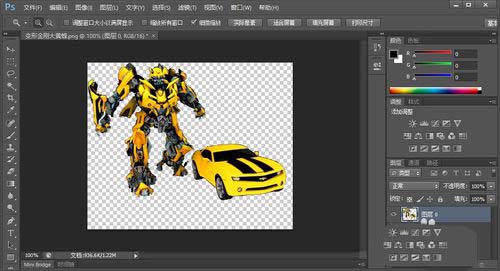

2、想步伐将其他空缺区域删除并使这部分为透明 ，，，，，，，，如图所示。。。。。。

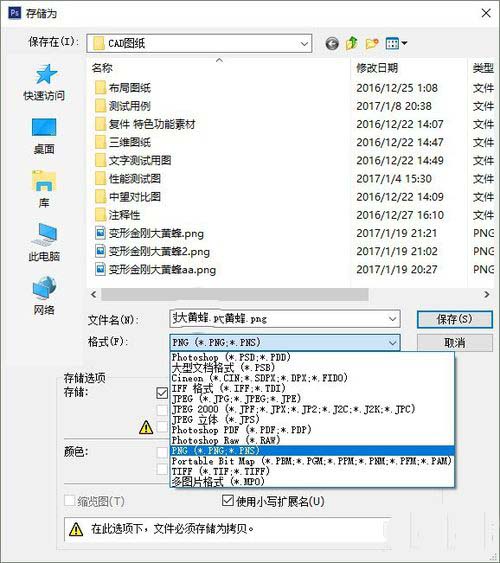

3、将编辑后的图像另存为PNG或TIF等能生涯透明效果的图片 ，，，，，，，，如图所示。。。。。。CAD是可以识别这种透明效果的 ，，，，，，，，这样就把问题简朴化了。。。。。。
二、在CAD中插入图像并设置透明
1、将图片在PS里抠好后 ，，，，，，，，在CAD里的操作就变得异常简朴。。。。。。执行附着ATTACH下令 ，，，，，，，，或插入图像IMAGEATTACH下令后 ，，，，，，，，浏览翻开适才处置惩罚过的图片。。。。。。
2、在弹出的附着图像对话框中 ，，，，，，，，若是想让光栅图像按1:1的尺寸插入 ，，，，，，，，就作废勾选“在屏幕上指定”缩放比例。。。。。。
3、设置好参数后 ，，，，，，，，单击确定按钮关闭对话框 ，，，，，，，，凭证提醒在窗口中指定图像的插入位置。。。。。。选中插入的图像 ，，，，，，，，在CAD高版本中会自动显示“图像”面板 ，，，，，，，，其中包括图像相关的种种编辑工具 ，，，，，，，，其中有一个功效是“配景透明度” ，，，，，，，，若是用的版本较量低 ，，，，，，，，可以选中图像后在特征面板（CTRL+1）中设置图像透明。。。。。。
4、可以看到图像已经被完整地抠出来了 ，，，，，，，，美中缺乏的是还会显示图像的矩形边框。。。。。。在面板中选择隐藏边框 ，，，，，，，，或者输入IMAGEFRAME或FRAME下令回车 ，，，，，，，，输入0回车 ，，，，，，，，都可以将图像的边框隐藏掉 ，，，，，，，，这样才华获得完善的抠图效果。。。。。。
5、在设计历程中我们会用到多种软件 ，，，，，，，，我们就应该施展每一种软件的优点 ，，，，，，，，既然要处置惩罚图像 ，，，，，，，，抠图 ，，，，，，，，就要充分使用PS ，，，，，，，，CAD主要照旧用来画矢量图形吧。。。。。。CAD图像透明不但可以处置惩罚上面这种透明图像 ，，，，，，，，一些扫描的地形图存成单色的TIF文件 ，，，，，，，，CAD可以自动处置惩罚成透明的效果 ，，，，，，，，并且可以调解线条的颜色。。。。。。
