绘制CAD排水系统图纸隔膜阀的要领

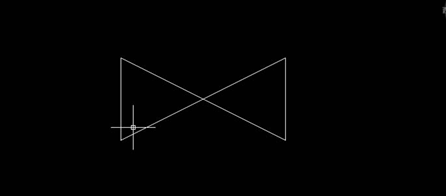

1、先用矩形工具绘制一个长100，， ，，，，，，宽50的矩形。 。。。。 。在矩形内画出对角线 ；；；； ；
2、用快捷键【x】拆分矩形 ；；；； ；删除矩形两条长边 ；；；； ；

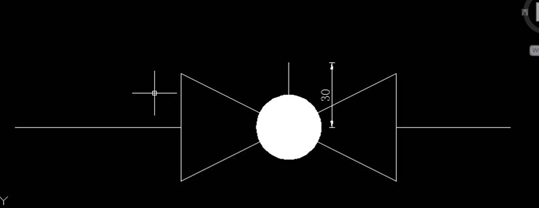

3、在矩形对角线相交处画一个半径15的圆，， ，，，，，，将圆填充玄色，， ，，，，，，毗连受线 ；；；； ；
4、在圆的圆心画一条长30的竖线 ；；；； ；

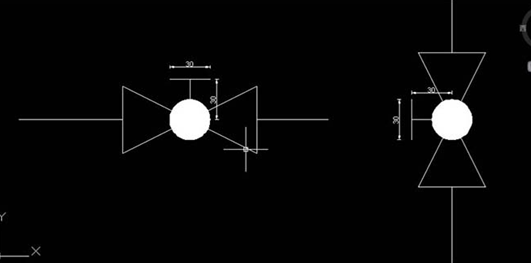

5、在竖线顶端两侧各画上长15的线。 。。。。 。
6、偏向旋转即可，， ，，，，，，巨细可以等比例缩放。 。。。。 。这就是给排水中的隔膜阀绘制。 。。。。 。
以上就是CAD隔膜阀的绘制要领，， ，，，，，，希望各人喜欢，， ，，，，，，请继续关注中望CAD官网。 。。。。 。
