CAD怎么画锯齿盘图纸
在CAD中想要绘制一个锯齿盘图纸，，，，，，，，应该从那里入手呢，，，，，，，，下面为各人带来画锯齿盘的技巧，，，，，，，，学完了这些办法之后，，，，，，，，信托你也能很快绘制出这个锯齿盘图形。。。。。。。。
1、翻开CAD进入绘图界面
1）以恣意位置先做一个十字的中心线，，，，，，，，设置好线型，，，，，，，，颜色
2）以中心线的交点为圆心绘制直径160和直径144的圆（这两个圆是做辅助用的）
3）输入直线下令（简写：L）以中心线的交点为直线的起点，，，，，，，，做角度线（126度），，，，，，，，直径长度只要凌驾直径160的圆就可了。。。。。。。。
4）重重直线下令，，，，，，，，再绘制一条角度线（162度）

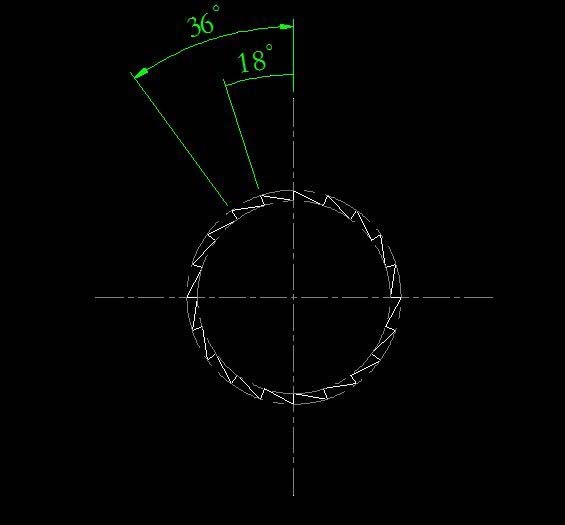

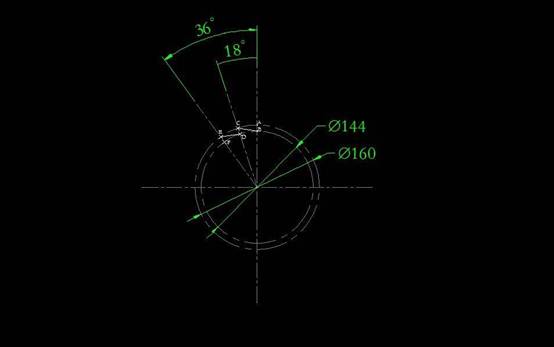

效果如图

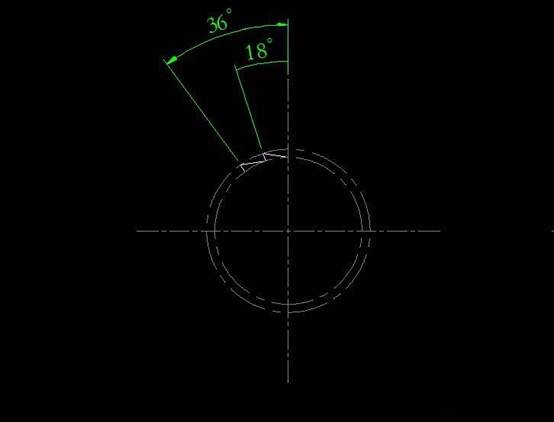

2、角度线绘制好之后，，，，，，，，再使用直线下令，，，，，，，，将BCDEF这五个点按顺序毗连起来，，，，，，，，效果如图
3、使用摆设下令（简写：AR，，，，，，，，用环形摆设)
4、主轮廓完成之后，，，，，，，，最先绘制内里的图形元素（弧形腰形孔、圆孔）
1）使用直线下令，，，，，，，，先绘制两条角度线，，，，，，，，一条是126度，，，，，，，，另一条是162度
2）使用圆的下令，，，，，，，，以十字中心线的交点为圆心，，，，，，，，绘制一个直径为100的圆（做中心圆用）
3）使用偏移下令（简写：O），，，，，，，，将直径100的圆内、外各偏移一次，，，，，，，，偏移距离为5
4）找到126度的线与直径100的圆的交点为圆心，，，，，，，，绘制一个半径为5的圆
5）找到162度的线与直径100的圆的交点为圆心，，，，，，，，绘制一个半径为5的圆
6）修剪半径为5的圆以外的部分，，，，，，，，效果如图
7）找到笔直中心线与直径100的圆的交点为圆心（上下各有一个点），，，，，，，，绘制一个直径10的圆，，，，，，，，
8）以十字中心线的交点为圆心，，，，，，，，绘制一个直径为36的圆

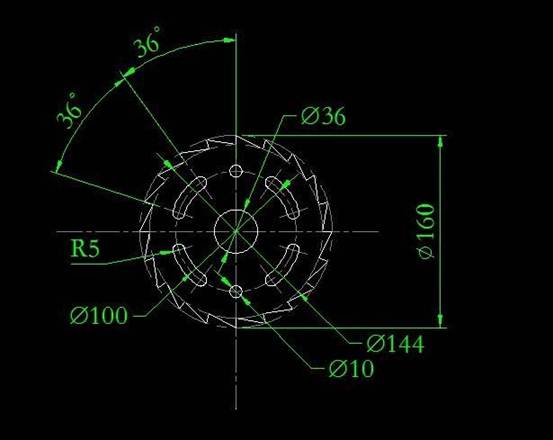

效果如图
5、使用镜像下令（简写：mi）
1）将左边的弧腰形孔为镜像工具，，，，，，，，十字中心线的笔直线为镜像点
2）将上半部分的两个弧形腰形孔为镜像工具，，，，，，，，十字中心线的水平线为镜像点

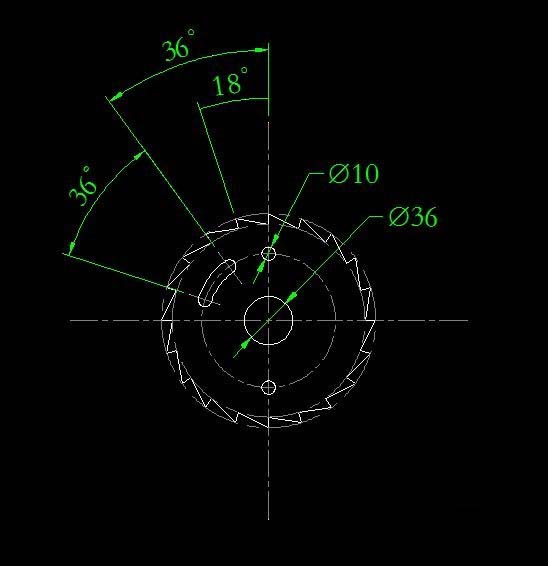

镜像完成后，，，，，，，，再做最后的整理和标注。。。。。。。。效果如图
以上就是用CAD画锯齿盘的详细教程，，，，，，，，感兴趣的朋侪可以自己下手绘制一番哦，，，，，，，，有更多想要相识的接待关注中望CAD官网。。。。。。。。
