CAD绘制小管道实体教程
下面给各人先容CAD怎么绘制小管道，，，，，，，，这里是详细的教程要领。。。。 。。。 。

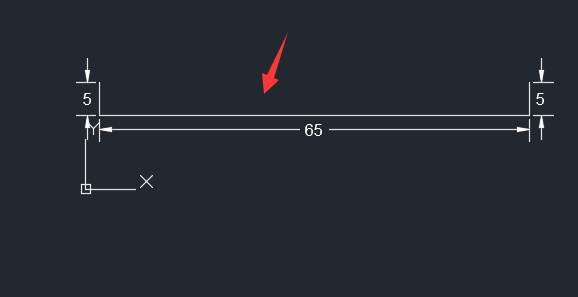

1、设置俯视图模式，，，，，，，，使用直线工具，，，，，，，，绘制下面三条直线。。。。 。。。 。如图所示

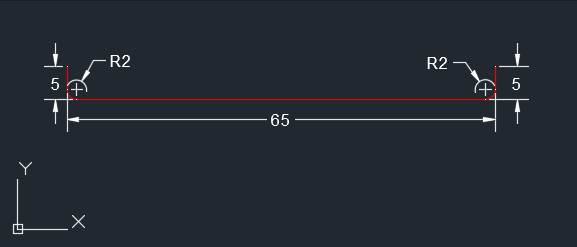

2、然后再使用F倒圆角工具，，，，，，，，举行到R2的圆角出来。。。。 。。。 。

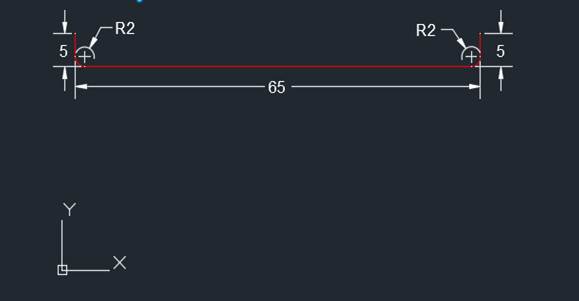

3、然后使用PE多段线下令，，，，，，，，把绘出图的线举行组合成一条多段线出来。。。。 。。。 。

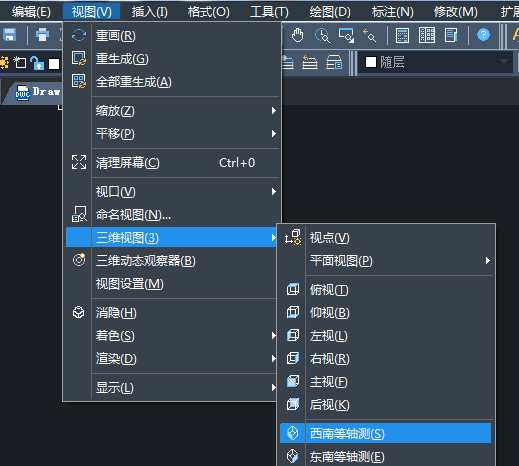

4、然后点击左上边的前视图，，，，，，，，再点西南等轴测。。。。 。。。 。
5、然后在前视图西南等轴的模式下，，，，，，，，在红线的前端绘制一个小圆出来。。。。 。。。 。
6、然后在右下角，，，，，，，，点击空间模式，，，，，，，，选三维基础模式。。。。 。。。 。
7、然后就可以选三维拉伸图标工具。。。。 。。。 。
8、选摘要拉伸的工具，，，，，，，，选择路径的模式，，，，，，，，选多段线为路径线。。。。 。。。 。

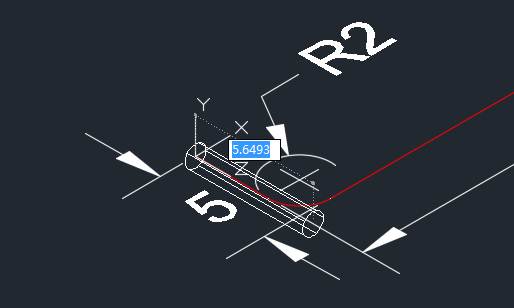

9、拉伸后，，，，，，，，点击真实，，，，，，，，这样就实体效果出来了。。。。 。。。 。
这样小管道就绘制乐成了，，，，，，，，各人赶忙去实验一下吧。。。。 。。。 。
